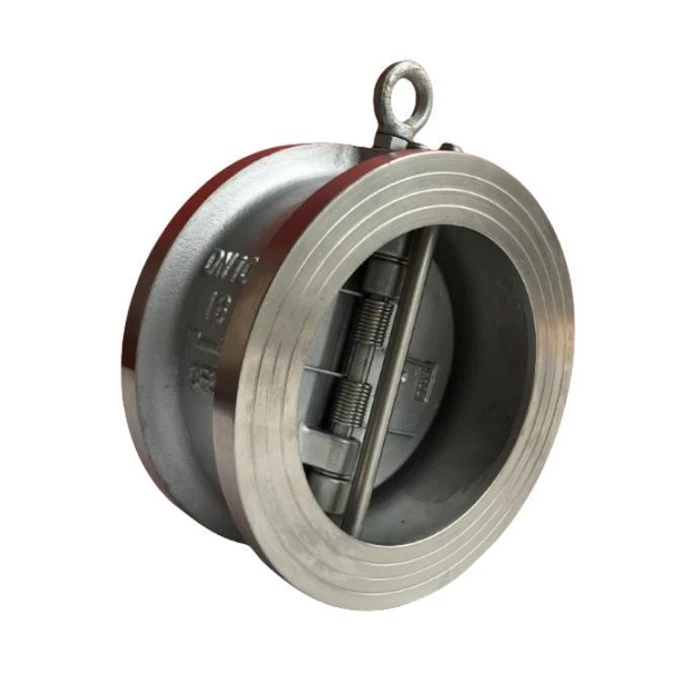

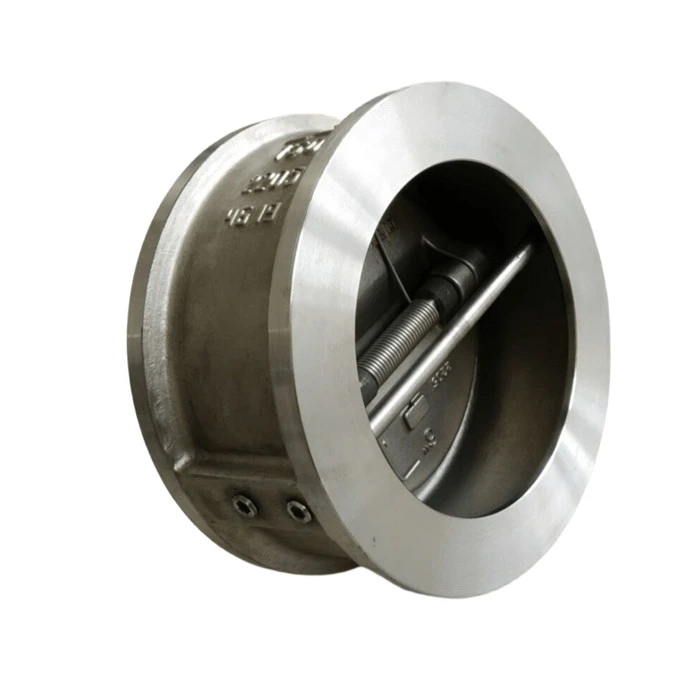

صمام فراشة من الفولاذ المقاوم للصدأ

اسم المنتج: صمام فحص فراشة من الفولاذ المقاوم للصدأ
الموديل: DH77X-10/16P
الأبعاد: الاسم المميز40-DN1000
طريقة الاتصال: رقاقة
ضغط العمل: PN16، PN10، 150LB، 5K، 10K
نطاق درجة الحرارة: -10 درجة -100 درجة
الطلاء: طلاء إيبوكسي مدمج بالانصهار وفقًا لمعايير ANSI/AWWA C550





إن صمام فحص الفراشة المصنوع من الفولاذ المقاوم للصدأ هو أيضًا صمام فحص متأرجح، ولكنه عبارة عن صمام قرص مزدوج يغلق تحت تأثير الزنبرك. يقوم السائل من الأسفل إلى الأعلى بدفع قرص الصمام لفتحه. يمتلك الصمام هيكلًا بسيطًا ويتم تثبيته بين شفتين، بحجم إجمالي صغير ووزن خفيف.

يحتوي صمام فحص الفراشة المصنوع من الفولاذ المقاوم للصدأ على قرصين محملين بنابض على شكل حرف D موضوعين على عمود ضلع عبر فتحة الصمام. يعمل هذا الهيكل على تقصير المسافة التي يتحركها مركز ثقل قرص الصمام. بالمقارنة مع صمامات عدم الرجوع المتأرجحة ذات القرص الواحد بنفس الحجم، فإن هذا الهيكل يقلل أيضًا من وزن قرص الصمام بنسبة 50%. بسبب استخدام الحمل الزنبركي، يستجيب هذا الصمام بسرعة كبيرة للتدفق العكسي.









1. إن الهيكل الخفيف الوزن للقرص المزدوج لصمامات فحص الفراشة المصنوعة من الفولاذ المقاوم للصدأ يجعل إغلاق المقعد وتشغيله أكثر فعالية.
2. تتيح وظيفة الزنبرك ذو الذراع الطويلة لصمامات فحص الفراشة المصنوعة من الفولاذ المقاوم للصدأ فتح وإغلاق قرص الصمام دون احتكاك، ويعمل الزنبرك بشكل مستقل لإغلاق قرص الصمام (DN150 وما فوق).
3. تعمل الأكمام الداعمة المفصلية لصمام فحص الفراشة المصنوع من الفولاذ المقاوم للصدأ على تقليل الاحتكاك وتقليل ظاهرة المطرقة المائية عند إيقافها بواسطة قرص صمام مستقل (قطر أكبر).
4. بالمقارنة مع صمامات فحص التأرجح التقليدية، تتمتع صمامات فحص الفراشة المصنوعة من الفولاذ المقاوم للصدأ بهيكل أكثر قوة وأخف وزنًا وأصغر حجمًا وأكثر فعالية وأرخص. يلبي هذا الصمام معايير API 594. بالنسبة لمعظم الأحجام، يبلغ الطول الهيكلي لهذا الصمام 1/4 فقط من طول الصمام التقليدي، ويتراوح وزنه من 15% إلى 20% من وزن الصمام التقليدي. لذلك، فهو أيضًا أرخص من صمام فحص التأرجح. كما أنه أسهل في التثبيت.
5. يتميز صمام عدم الرجوع الفراشي المصنوع من الفولاذ المقاوم للصدأ أيضًا بميزات هيكلية خاصة، مما يجعله صمام فحص عالي الأداء وخاليًا من الصدمات. تتضمن هذه الميزات فتحًا بدون تنظيف، ومعظم أحجام الصمامات مجهزة بهياكل زنبركية مستقلة، ونظام دعم قرصي مستقل. بعض هذه الميزات لا تمتلكها صمامات الفحص. يمكن أيضًا تصميم صمام فحص الفراشة ذو القرص المزدوج كنوع الأذن المرتفعة وجسم الصمام الممتد ذو الحافة المزدوجة.
