صمام الفراشة الهوائية
ما هو صمام الفراشة الهوائية؟
صمام الفراشة الهوائي هو نوع من الصمامات التي تستخدم ضغط الهواء للتحكم في تدفق السوائل عبر أنبوب أو أنبوب. ويتكون من قرص أو لوحة تدور حول محور مركزي للتحكم في كمية السائل الذي يمر عبر الصمام. يتم تشغيل الصمام عادةً من خلال مشغل هوائي يفتح أو يغلق الصمام بناءً على التغيرات في ضغط الهواء.
مزايا صمام الفراشة الهوائية
عملية سريعة وسهلة
يمكن فتح أو إغلاق صمامات الفراشة الهوائية بسرعة وسهولة من خلال لف بسيط للمقبض أو بضغطة زر. وهذا يجعلها مثالية للتطبيقات التي تكون فيها أوقات الاستجابة السريعة حاسمة، كما هو الحال في حالات الطوارئ.
صيانة منخفضة
مع وجود أجزاء أقل من معظم أنواع الصمامات الأخرى، تتطلب صمامات الفراشة الهوائية صيانة أقل وتكون أقل عرضة للفشل. كما أنها أقل عرضة للتآكل والتآكل والتسرب.
تصميم بسيط
تتميز صمامات الفراشة الهوائية بتصميم بسيط، مما يجعلها سهلة التركيب والدمج في الأنظمة الحالية. كما أنها تشغل مساحة أقل من الأنواع الأخرى من الصمامات، مما يجعلها مثالية للتطبيقات ذات المساحة المحدودة.
الحد من خيارات التبديل
يمكن تجهيز صمامات الفراشة الهوائية بمفاتيح حدية توفر ملاحظات بخصوص موضع الصمام، مما يسمح بتحكم أفضل في العملية والأتمتة.
لماذا أخترتنا؟
جودة عالية
يتم تصنيع منتجاتنا أو تنفيذها وفقًا لمعايير عالية جدًا، باستخدام أجود المواد وعمليات التصنيع.
خدمة 24 ساعة عبر الإنترنت
نحن نحاول الرد على جميع المخاوف خلال 24 ساعة وفرقنا دائمًا تحت تصرفك في حالة حدوث أي حالات طوارئ.
رقابة جودة
لدينا موظفون محترفون لمراقبة عملية الإنتاج وفحص المنتجات والتأكد من أن المنتج النهائي يلبي معايير مستوى الجودة والمبادئ التوجيهية والمواصفات المطلوبة.
تجربة غنية
نظرًا لحرصنا على مراقبة الجودة الصارمة وخدمة العملاء اليقظة، فإن موظفينا ذوي الخبرة متاحون دائمًا لمناقشة متطلباتك وضمان رضا العملاء التام.
صمام فراشة على شكل رقاقة
يعد صمام الفراشة ذو نمط الرقاقة هو النوع الأكثر شيوعًا من صمامات الفراشة المستخدمة في معظم التطبيقات. يقع هذا الصمام بين شفتين، مما يجعل من السهل تركيبه بين الأنابيب. يتم وضع قرص الصمام في وسط خط الأنابيب ويمكن فتحه أو إغلاقه بواسطة ربع دورة للمشغل. يستخدم هذا النوع من الصمامات في تطبيقات الضغط المتوسط ودرجات الحرارة المنخفضة.
صمام فراشة على شكل العروة
تشبه صمامات الفراشة ذات العروة الصمامات ذات نمط الرقاقة في التصميم ولكنها تحتوي على عروات على جسم الصمام يمكن استخدامها لتأمين الصمام إلى خط الأنابيب. هذه العروات مترابطة، وتستخدم البراغي لربط الصمام بخط الأنابيب. تُستخدم الصمامات ذات العروة في تطبيقات الضغط العالي وتتطلب مساحة أقل للتثبيت مقارنة بالصمامات ذات نمط الرقاقة.

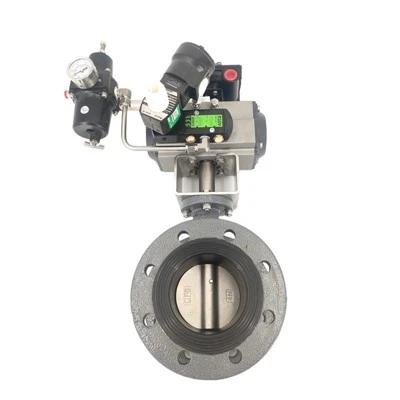

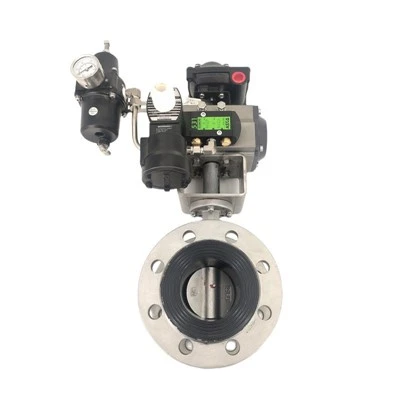

صمام فراشة ذات حواف
صمام الفراشة ذو الحواف يشبه الصمام على شكل رقاقة، ولكنه يحتوي على حواف على كلا الجانبين يمكن تثبيتها بمسامير في خط الأنابيب. يستخدم هذا النوع من الصمامات في تطبيقات الضغط العالي ودرجات الحرارة العالية حيث يحتاج الصمام إلى تثبيته بشكل آمن على خط الأنابيب.
صمام فراشة عالي الأداء
تم تصميم صمامات الفراشة عالية الأداء للتطبيقات الأكثر تطلبًا حيث يكون الإغلاق المحكم ضروريًا. تستخدم هذه الصمامات مقاعد معدنية بدلاً من اللدائن ويمكنها التعامل مع درجات الحرارة والضغوط الأعلى من صمامات الفراشة القياسية. تُستخدم صمامات الفراشة عالية الأداء في صناعات مثل توليد الطاقة والبترول والمعالجة الكيميائية.
مادة صمام الفراشة الهوائية
تختلف المواد المستخدمة في صمامات الفراشة الهوائية وفقًا للتطبيق المحدد. بشكل عام، أجسام صمامات الفراشة مصنوعة من الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ أو البلاستيك. قد تشتمل مواد ختم المقعد والأقراص على epdm، أو nbr، أو ptfe، أو المعدن أو مجموعات من هذه المواد. يتأثر اختيار المواد بعوامل مثل درجة الحرارة والضغط والوسائط والبيئة المسببة للتآكل ومتطلبات النظافة.
تطبيق صمام الفراشة الهوائية
الصناعات الكيميائية
تستخدم صمامات الفراشة الهوائية على نطاق واسع في الصناعات الكيميائية للتحكم في تدفق المواد الكيميائية والمذيبات. في هذه التطبيقات، يتم استخدام الصمامات لمنع المواد الكيميائية من التسرب أو التدفق في الاتجاه الخاطئ، مما قد يسبب مشاكل خطيرة مثل التلوث أو الحوادث.
الصناعات الدوائية
تُستخدم صمامات الفراشة الهوائية أيضًا في الصناعات الدوائية للتحكم في تدفق السوائل والغازات في العمليات المختلفة. في هذه التطبيقات، يتم استخدام الصمامات للحفاظ على ظروف صحية صارمة ولمنع أي تلوث للمنتجات.
الصناعات الغذائية والمشروبات
تُستخدم صمامات الفراشة الهوائية على نطاق واسع في صناعات الأغذية والمشروبات للتحكم في تدفق السوائل في عمليات مختلفة مثل الخلط والتعبئة والتنظيف. تم تصميم هذه الصمامات لتلبية المعايير الصحية الصارمة المطلوبة في هذه الصناعات.
صناعات التدفئة والتهوية وتكييف الهواء (HVAC).
تُستخدم صمامات الفراشة الهوائية في أنظمة التدفئة والتهوية وتكييف الهواء لتنظيم تدفق الهواء والماء. في هذه التطبيقات، يتم استخدام الصمامات للتحكم في مستويات درجة الحرارة والرطوبة في مناطق مختلفة من المبنى.
محطات معالجة المياه
تستخدم صمامات الفراشة الهوائية في محطات معالجة المياه للتحكم في تدفق المياه والمواد الكيميائية في عمليات مختلفة مثل الترشيح والتطهير والترسيب. تم تصميم هذه الصمامات لتحمل البيئات المسببة للتآكل ولضمان التشغيل الموثوق.
صناعات النفط والغاز
تُستخدم صمامات الفراشة الهوائية في صناعات النفط والغاز للتحكم في تدفق السوائل والغازات في عمليات مختلفة مثل الحفر والتكرير والنقل. تم تصميم هذه الصمامات لتحمل الضغوط ودرجات الحرارة العالية ولضمان التشغيل الآمن والموثوق.
فتح الصمام
لفتح الصمام، يتلقى المشغل إشارة من نظام التحكم، والذي يقوم بعد ذلك بتطبيق ضغط الهواء على الأسطوانة. تقوم الأسطوانة بتحويل هذا الضغط إلى حركة خطية، والتي تضغط على ساق الصمام، مما يتسبب في دوران القرص في اتجاه عقارب الساعة، وبالتالي يتم فتح الصمام.
تنظيم التدفق
بمجرد فتح الصمام، فإنه ينظم التدفق عن طريق التحكم في زاوية القرص. يمكن تدوير القرص حتى 90 درجة إما لفتح الصمام بالكامل أو إغلاقه بالكامل، أو أي موضع بينهما للسماح بالتدفق المنظم.
توجيه التدفق
يمكن تصميم قرص الصمام لتوجيه تدفق السائل عبر خط الأنابيب. على سبيل المثال، يمكن تشكيل القرص لضمان توجيه التدفق من أحد جوانب الصمام إلى الجانب الآخر، مما يقلل الاضطراب ويقلل من تأثير التدفق على خط الأنابيب.
إغلاق الصمام
لإغلاق الصمام، يتلقى المحرك الهوائي إشارة أخرى مما يؤدي بعد ذلك إلى تقليل ضغط الهواء في الأسطوانة. يقوم الزنبرك الموجود داخل المشغل بدفع ساق الصمام مرة أخرى إلى موضعه الأصلي، مما يتسبب في دوران القرص في اتجاه عكس اتجاه عقارب الساعة، وبالتالي إغلاق الصمام.
يراقب
بالإضافة إلى تنظيم تدفق السائل، يمكن للصمام أيضًا تقديم تعليقات لنظام التحكم حول ظروف العملية. على سبيل المثال، يمكن أن يشير إلى موضع الصمام، والضغط داخل خط الأنابيب، ودرجة الحرارة.
مكونات صمام الفراشة الهوائي
جسم
جسم الصمام هو الغلاف الخارجي الذي يضم المكونات الأخرى. عادة ما تكون مصنوعة من الحديد الزهر، أو الفولاذ المقاوم للصدأ، أو البلاستيك، حسب التطبيق.
القرص
القرص هو المكون الدائري المسطح الذي ينظم تدفق السوائل والغازات والملاط. عادة ما تكون مصنوعة من المعدن أو المواد الاصطناعية مثل ptfe أو epdm.
ينبع
الجذع هو المكون الذي يربط القرص بالمشغل. يتحكم في حركة القرص، ويمكن تصميمه لظروف التشغيل المختلفة، مثل الضغط العالي أو ارتفاع درجة الحرارة.
المحرك
المشغل هو أحد مكونات الصمام الذي يتحكم في فتح وإغلاق القرص. يتم تشغيله عادةً بالهواء المضغوط أو الغاز ويمكن تشغيله عن بعد أو يدويًا.
الأختام
الأختام هي المكونات التي تمنع التسرب حول الصمام. وهي مصنوعة عادةً من المطاط أو اللدائن الأخرى وهي مصممة لتحمل السائل أو الغاز المحدد الذي يتدفق عبر الصمام.
رمان
المحامل هي المكونات التي تدعم الجذع والقرص وتسمح لهما بالدوران بسلاسة. عادة ما تكون مصنوعة من المعدن أو البلاستيك ومصممة للاحتكاك المنخفض لتقليل التآكل.
صيانة صمام الفراشة الهوائي
افحص مقاعد الصمام بانتظام
مقاعد الصمام مسؤولة عن إغلاق الصمام ومنع التسرب. إذا تعرضت مقاعد الصمام للتلف أو التآكل، فمن الممكن أن تحدث تسريبات. يعد فحص مقاعد الصمام بشكل منتظم للتأكد من عدم تآكلها أمرًا مهمًا لمنع التسربات.
قم بتشحيم الصمام
يساعد تشحيم صمام الفراشة الهوائي على منع التآكل ويقلل من تآكل الأجزاء المتحركة. استخدم مادة تشحيم عالية الجودة متوافقة مع مادة الصمام.
فحص المحرك
المشغل هو المسؤول عن فتح وإغلاق الصمام. قم بفحص المشغل بانتظام بحثًا عن أي علامات تلف أو تآكل. تأكد من أن المشغل يعمل بشكل صحيح عن طريق اختبار تشغيله بانتظام.
تنظيف جسم الصمام
من المهم تنظيف جسم الصمام بانتظام لمنع تراكم الرواسب أو الحطام. استخدم منظفًا خفيفًا وماءًا لتنظيف جسم الصمام.
تحقق من إمدادات الهواء
يعد إمداد الهواء ضروريًا لتشغيل صمام الفراشة الهوائي. تأكد من أن مصدر الهواء نظيف وجاف، وأن الضغط ضمن النطاق الموصى به.
اختبر الصمام
من المهم إجراء اختبارات منتظمة على صمام الفراشة الهوائي للتأكد من أنه يعمل بشكل صحيح. اختبر الصمام مرة واحدة على الأقل سنويًا للتأكد من أنه يعمل بشكل صحيح.
تثبيت
من الضروري التأكد من تركيب الصمام بشكل صحيح. يجب تركيب الصمام في بيئة نظيفة وجافة ويجب عدم تعريضه لدرجات الحرارة القصوى أو ضوء الشمس أو الغازات المسببة للتآكل/الكريهة.
بيئة التشغيل
يجب أن تكون بيئة التشغيل خالية من أي عوائق أو حطام أو أي مادة أخرى يمكن أن تعيق التشغيل السلس للصمام. بالإضافة إلى ذلك، لا ينبغي أن تتعرض الصمامات لضغط مرتفع، أو تغيرات مفاجئة في الضغط، أو معدلات تدفق عالية، لأن ذلك قد يؤدي إلى تلف الصمام.
صيانة دورية
تعد الصيانة المنتظمة للصمام أمرًا ضروريًا لتشغيله السلس وعمره الطويل. يجب تنظيف الصمام وتشحيمه بشكل دوري، كما يجب استبدال أي أجزاء تالفة أو مهترئة على الفور.
معدات السلامة
تأكد دائمًا من أن المشغلين يرتدون معدات السلامة المناسبة أثناء التعامل مع الصمام وتشغيله. يمكن أن يشمل ذلك القفازات، وحماية العين / الأذن، وأقنعة الجهاز التنفسي لمنع أي إصابة أو التعرض للجسيمات الخطرة.
إغلاق طارئ
يجب أن يكون الصمام مزودًا بآلية إيقاف الطوارئ، والتي يمكن تفعيلها في حالة حدوث أي عطل أو طارئ. تضمن هذه الآلية إغلاق الصمام تلقائيًا، مما يمنع حدوث أي ضرر للنظام.
حجم الصمام ونوعه
أول شيء عليك القيام به هو تحديد حجم ونوع صمام الفراشة الذي تحتاجه. ضع في اعتبارك معدل التدفق والضغط ودرجة الحرارة للوسائط التي تتعامل معها، بالإضافة إلى حجم الأنبوب ونوع الاتصال. تأتي صمامات الفراشة بأحجام متنوعة، يتراوح قطرها من بضع بوصات إلى عدة أقدام. الأنواع الأكثر شيوعًا من صمامات الفراشة هي الرقاقة والعروة والحواف.
مادة
اختر مادة الصمام المتوافقة مع الوسائط التي ستتعامل معها. تشمل المواد الشائعة الفولاذ المقاوم للصدأ والفولاذ الكربوني والحديد الزهر والبلاستيك. يمكن لعوامل مثل درجة الحرارة والضغط والتركيب الكيميائي للوسائط أن تؤثر على اختيار المواد.
صمام المحرك
يعد المحرك الهوائي أحد الخيارات الأكثر شيوعًا لصمامات الفراشة. يستخدم الهواء المضغوط لفتح وإغلاق الصمام، مما يجعله مثاليًا للعمليات الآلية. ضع في اعتبارك حجم ونوع المشغل اللازم لضمان التشغيل السليم للصمام. تتوفر المحركات بأحجام مختلفة، تتراوح من الصغيرة إلى الكبيرة، ويمكن أن تكون مزدوجة الفعل أو ذات حركة زنبركية.
متطلبات عزم الدوران
يعد عزم الدوران المطلوب لفتح وإغلاق الصمام أحد الاعتبارات المهمة الأخرى. تأكد من تحديد صمام ذو عزم دوران كافٍ للتعامل مع الضغط ومعدل التدفق المطلوب. يمكن أن يؤدي عدم كفاية عزم الدوران إلى عدم إغلاق الصمام بالكامل، مما يؤدي إلى التسرب، في حين أن عزم الدوران الزائد يمكن أن يسبب تلفًا ميكانيكيًا للصمام أو المشغل.
التصديق والامتثال
تأكد من أن الصمام يتوافق مع معايير الصناعة ذات الصلة، مثل معهد البترول الأمريكي (api) أو منظمة المعايير الدولية (iso). ابحث عن علامات الاعتماد للتأكد من أن الصمام يلبي هذه المعايير ويمكنه التعامل مع الوسائط والظروف المحددة التي سيتم استخدامه فيها.
الصيانة والإصلاح
اختر صمامًا يسهل صيانته وإصلاحه. يجب أن يحتوي الصمام على أجزاء بسيطة يسهل الوصول إليها ويمكن استبدالها بسهولة في حالة حدوث تلف أو تآكل. ابحث، إن أمكن، عن الصمامات التي تتمتع بعمر خدمة طويل وتتطلب الحد الأدنى من الصيانة.
كيفية تركيب صمام الفراشة الهوائي
تحضير المواد
قبل تركيب صمام الفراشة الهوائي، تأكد من توفر جميع الأدوات والمواد اللازمة. يتضمن ذلك صمام الفراشة الهوائي وأجهزة التثبيت وأي مادة لاصقة أو مثبتات ضرورية. من المهم التحقق من توصيات الشركة المصنعة بشأن أدوات ومواد محددة، لأنها قد تختلف حسب نوع صمام الفراشة الهوائي والعلامة التجارية له.
حدد موقع منطقة التثبيت
تحديد الموقع الذي سيتم تركيب صمام الفراشة الهوائي فيه، والتأكد من أن المنطقة نظيفة وخالية من الحطام. في حالة تركيب صمام الفراشة الهوائي في أنبوب، تأكد من أن الأنبوب نظيف وخالي من أي عوائق أو انسدادات.
قم بتجميع صمام الفراشة الهوائي
قم بتجميع صمام الفراشة الهوائي عن طريق محاذاة جسم الصمام وغطاء المحرك والمقاعد. قم بربط غطاء المحرك على جسم الصمام، وتأكد من تثبيت غطاء المحرك بإحكام. قم بمحاذاة مقاعد جسم الصمام، وأدخل الأنبوب أو التركيبات في جسم الصمام.
قم بتثبيت صمام الفراشة الهوائي
قم بتركيب صمام الفراشة الهوائي عن طريق محاذاته مع الأنابيب أو التركيبات ووضعه في المكان المطلوب. اضغط على صمام الفراشة الهوائي لتثبيت المقاعد وتأكد من وضع الصمام بشكل صحيح. استخدم المادة اللاصقة أو المثبتات اللازمة لتثبيت صمام الفراشة الهوائي في مكانه، وتأكد من أن الصمام مستوي وراسخ.
مبدأ العمل صمام الفراشة الهوائية
صمام الفراشة الهوائي عبارة عن صمام يتم تشغيله يدويًا ويستخدم مشغلًا هوائيًا للتحكم في تدفق السائل عبر أنبوب أو نظام. يتكون عادةً من جسم صمام، ومقبض، وغطاء محرك، ومحرك هوائي. جسم الصمام عبارة عن غلاف أسطواني يضم آلية الصمام، والمقبض عبارة عن مكون على شكل إسفين يستخدم لفتح وإغلاق الصمام . غطاء المحرك عبارة عن مكون يشبه الأكمام يوضع فوق جسم الصمام ويشكل ختمًا بين جسم الصمام والأنبوب أو التركيبات. المحرك الهوائي عبارة عن مكون أسطواني متصل بجسم الصمام ويحتوي على مكبس يتم تنشيطه بالهواء المضغوط.
