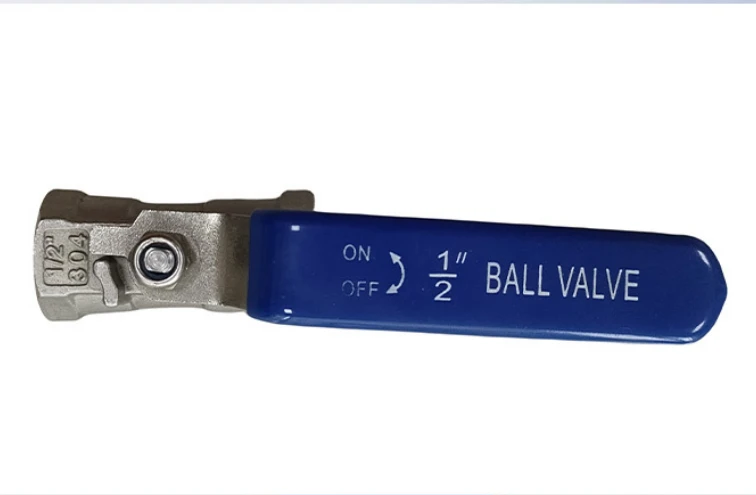

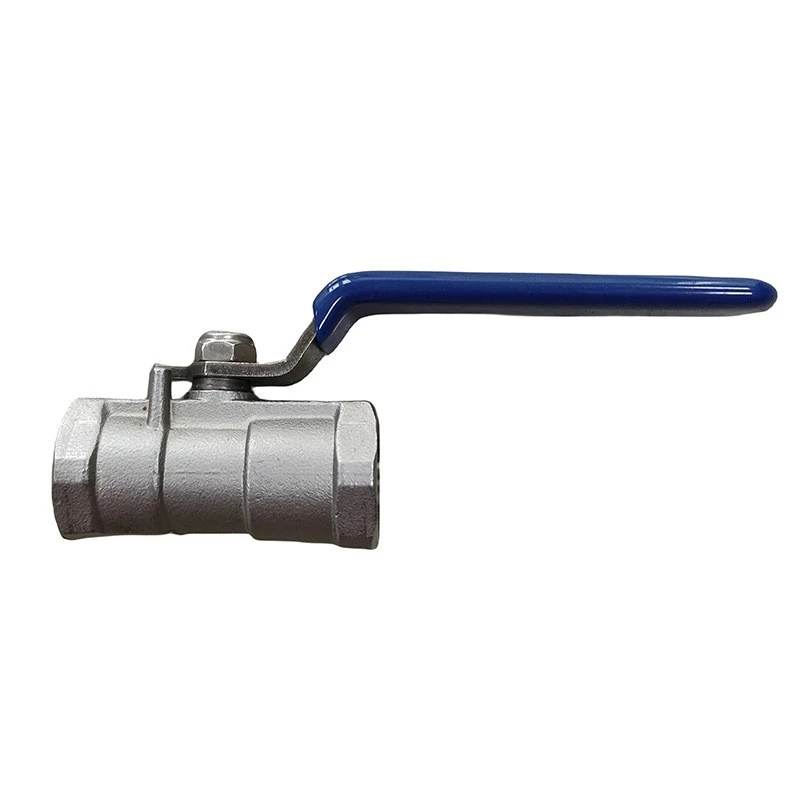

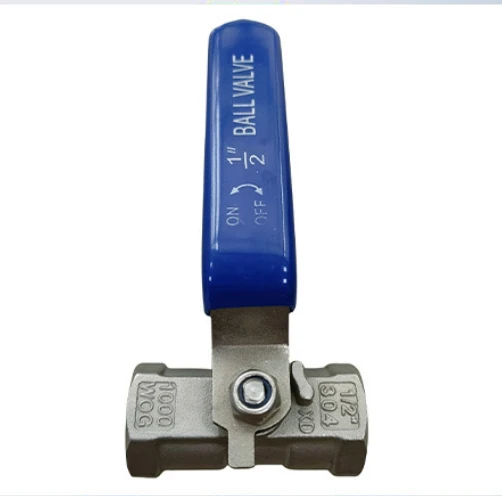

قطعة واحدة صمام كروي ملولب



الصمام الكروي الملولب ذو القطعة الواحدة هو صمام صناعي شائع، يستخدم بشكل أساسي لقطع السوائل والتحكم فيها في أنظمة خطوط الأنابيب. إنها تتميز بخصائص الهيكل المدمج، الختم الجيد، وسهولة التشغيل.



تشير "القطعة الواحدة-" من هذا النوع من الصمامات إلى جسم الصمام الذي تم تشكيله بالكامل، بقوة عالية وليس من السهل تسريبه؛ يشير مصطلح "الخيط الملولب" إلى أن طريقة الاتصال الخاصة به هي واجهة خيط داخلي (مثل G وNPT ومعايير أخرى)، وهي سهلة التركيب في خطوط الأنابيب ذات القطر الصغير- ومناسبة لبيئات الوسائط المختلفة مثل الماء والنفط والغاز.





جسم الصمام-المكون من قطعة واحدة:يتم تشكيل جسم الصمام أو صبه بشكل متكامل،-غير قابل للفصل، بدون مسامير للجسم، ويتميز بالهيكل الأكثر إحكاما.اتصال مترابطة:يتم ربط كلا الطرفين داخليًا من أجل التثبيت المباشر في خطوط الأنابيب، مما يتيح التركيب المريح.

تشغيل/إيقاف دوار 90 درجة:يمكن فتحه أو إغلاقه بالكامل عن طريق تدوير المقبض 90 درجة، مما يسمح بالتشغيل السريع.

تصميم تجويف مخفض:عادةً ما يكون الممر الكروي الداخلي أصغر من قطر الأنبوب الاسمي (على سبيل المثال، التجويف الفعلي تقريبًا DN20 لـ DN25).





نموذج	Q11F(Q - صمام كروي، 1 - خيط أنثى، 1 - جسم من قطعة واحدة -}، F - ختم من البلاستيك الفلوري)
القطر الاسمي	DN6 ~ DN100 (1/8 بوصة ~ 4 بوصة)
تصنيف الضغط	PN1.6 ~ 4.0MPa (16 ~ 40 كجم/سم²)
نطاق درجة الحرارة	-20 درجة ~ 180 درجة (ختم PTFE)
جسم الصمام	الفولاذ المقاوم للصدأ 304، 316، النحاس
ختم	PTFE (بولي تترافلوروإيثيلين)











• حجم صغير وخفيف الوزن، مناسب للمساحات الضيقة.
• لا توجد نقاط تسرب خارجية. يضمن الهيكل المتكامل أداءً ممتازًا مانعًا للتسرب.
• تكلفة منخفضة وسعر اقتصادي.
• التثبيت السريع. اتصال مترابطة لا يتطلب أي لحام.
• مقاومة تدفق منخفضة. بشكل مستقيم تقريبًا-من خلال التدفق في وضع الفتح الكامل.





1. التحكم في التشغيل-وإيقاف التشغيل للوسائط العامة مثل الماء والنفط والغاز والبخار وما إلى ذلك.
2. الآلات وضواغط الهواء والمعدات الصغيرة وخطوط الأنابيب المنزلية / التجارية.
3. التطبيقات حساسة للتكلفة والمساحة، مع تكرار صيانة منخفض.
