صمام الفراشة من نوع العروة
Tianjin Liangfa Technology Co., Ltd. هي شركة تصنيع صمامات كبيرة الحجم -تدمج بين البحث والتطوير والإنتاج والمبيعات. وتشمل المنتجات الرئيسية صمامات الفراشة، وصمامات الحرارة العالية والضغط العالي، وصمامات البوابة، وصمامات الفحص، وصمامات الكرة الأرضية، والصمامات التنظيمية، والصمامات الكروية، وصمامات إمدادات المياه والصرف الصحي، والصمامات البحرية، وصمامات API وسلاسل أخرى.
لماذا تختارنا؟
فريق محترف
لدينا فريق محترف على دراية بأداء المنتج، ويمكنه فهم احتياجات العملاء في الوقت المناسب، ويمكنه إظهار مزايا المنتج بشكل كامل. نحن مجهزون بموظفي خدمة ما بعد البيع المحترفين- لضمان الاستجابة لطلبات المستخدمين في غضون 24 ساعة وطرح حلول عملية.
شهاداتنا
لقد حصلت منتجاتنا على شهادة نظام إدارة الجودة الدولية ISO9001:2000، وشهادة نظام إدارة البيئة ISO14001:2004، وشهادة نظام إدارة الصحة والسلامة المهنية GB/T28001-2001.
معدات الإنتاج
لدينا جميع أنواع معدات الإنتاج الرئيسية المتطورة-الكبيرة والمتوسطة الحجم ومعدات وأدوات الفحص والاختبار الرئيسية.
تركيب أسهل في حالات متعددة:يحتوي الصمام من نوع العروة على فتحات ملولبة في الجسم، مما يسمح بربطه مباشرة بالفلنجات الموجودة على جانبي خط الأنابيب. وهذا يعطي مرونة أكبر أثناء التركيب والصيانة لأنه يمكن تركيبه بين شفتين دون الحاجة إلى دعم خارجي إضافي.
يمكن إزالتها دون تعطيل النظام:في حالات الصيانة أو الاستبدال، يمكن إزالة صمام من نوع العروة-واستبداله دون الحاجة إلى تفكيك نظام خطوط الأنابيب بالكامل. تعمل وصلات الحافة على تثبيت الصمام في مكانه، لذلك ليست هناك حاجة لإزالة أو تعطيل خط الأنابيب المجاور.
قوة ميكانيكية أعلى:نظرًا للعروات الملولبة، يوفر هذا النوع من الصمامات بشكل عام قوة ميكانيكية أفضل، مما يجعله أكثر ملاءمة لتطبيقات الضغط العالي-أو التطبيقات ذات القطر الأكبر-.
المزيد من التنوع:ويمكن استخدامه لكل من تطبيقات نهاية الخط-والخط الأوسط-، مما يوفر المزيد من التنوع في مواقع التثبيت.
أبعاد صمام الفراشة المحملة
| DN50 (2 بوصة) | 140 ملم (5.51 بوصة) × 140 ملم (5.51 بوصة) |
| DN65 (2.5 بوصة) | 170 ملم (6.69 بوصة) × 170 ملم (6.69 بوصة) |
| DN80 (3 بوصات) | 200 ملم (7.87 بوصة) × 200 ملم (7.87 بوصة) |
| DN100 (4 بوصة) | 240 ملم (9.45 بوصة) × 240 ملم (9.45 بوصة) |
| DN125 (5 بوصة) | 300 ملم (11.81 بوصة) × 300 ملم (11.81 بوصة) |
| DN150 (6 بوصات) | 360 ملم (14.17 بوصة) × 360 ملم (14.17 بوصة) |
| DN200 (8 بوصات) | 420 ملم (16.54 بوصة) × 420 ملم (16.54 بوصة) |
أنواع صمامات الفراشة العروة
صمام فراشة العروة متحدة المركز
يحتوي هذا النوع على قرص ذو ساق موضوعة في المركز، مما يضمن خصائص التدفق المتماثلة التي تعتبر مثالية لتطبيقات الأغراض العامة التي تتطلب إحكامًا موحدًا.
صمام الفراشة ذو العروة المزدوجة
يؤدي وضع ساق الإزاحة بعيدًا قليلاً عن المركز-من القرص إلى زيادة إمكانيات الختم مع تقليل الاحتكاك أثناء التشغيل ومن ثم فهو مناسب لتطبيقات الضغط العالي ودرجات الحرارة المرتفعة.
صمام الفراشة ذو العروة الثلاثية
يحتوي هذا الصمام على ساق مزاح ومائل وبالتالي يقلل من التآكل والاحتكاك لضمان إغلاق أكثر إحكامًا وعمر خدمة أطول. يتم استخدامه على نطاق واسع في الصناعات الصعبة مثل قطاعات النفط والغاز والكيماويات والبتروكيماويات وغيرها.
صمام فراشة العروة عالي الأداء
تم تصميم هذه الصمامات لجوانب الضغط ودرجة الحرارة وأداء الختم الفائق التي غالبًا ما تحتوي على سمات متقدمة إضافية مثل المقاعد المعدنية والبنية الآمنة ضد الحرائق والعمر الطويل.
-صمام الفراشة المرن
إنه يستخدم مقعدًا مرنًا ناعمًا عليه وبالتالي يوفر أداء إغلاق رائع مع الحد الأدنى من عزم الدوران أثناء العمليات وهو مناسب جدًا لاستخدامات الضغط المنخفض- أو درجات الحرارة المنخفضة-حيث لا يكون الإغلاق المحكم-أمرًا بالغ الأهمية.
معدن-صمام الفراشة ذو العروة المثبتة
تحتوي هذه الصمامات على مقاعد معدنية ويمكن تشغيلها في بيئات-ضغط ودرجة حرارة عالية-مرتفعة، مما يوفر مقاومة ممتازة للتآكل، ومقاومة للتآكل بالإضافة إلى إغلاق محكم-مع فترة خدمة ممتدة.
ثنائي-صمام الفراشة ذو العروة الاتجاهية
تم تصميم أنواع الصمامات هذه للعمل في كلا الاتجاهين للتدفق، مما يوفر المرونة في التركيب والتشغيل التي تتوافق مع المواقف التي يمكن فيها عكس التدفق مرة أخرى.
رقاقة -صمام الفراشة المختلط
تجمع هذه الصمامات بين ميزات تصميم الرقاقة مع العروة بحيث يتم تركيبها بين الشفاه أو مباشرة على حواف الأنابيب مما يسمح باستخدامها عبر أنظمة الأنابيب المختلفة بناءً على سهولة التركيب المطلوبة.
معايير التصميم والاختبار لصمام الفراشة من نوع العروة
|
معيار التصميم |
BS 5155 / API 609 / AWWA C 504 قياسي |
|
معيار التفتيش والاختبار |
BS EN 12266 - I (BS 6755-I) / API 598 / ISO 5208 |
|
شفة إلى شفة المسافة |
وفقًا لمعايير ANSI B 16.10 / BS 5155 / API 609 |
|
نهاية الاتصال |
نوع الرقاقة التي تناسب بين الشفتين |
|
|
أنسي ب 16.5، فئة 150 / 300 / 600 |
|
|
بكالوريوس 10 جدول د/ه/و/ح |
|
|
بي ان 6 / بي ان 10 / بي ان 16 / بي ان 25 / بي ان 40 / بي ان 64 |
|
|
معيار DIN / معيار JIS / معيار IS |
|
نطاق حجم التصنيع |
2 بوصة (DN50) إلى 18 بوصة (DN 450)1 |
|
تصنيف ضغط الصمام1 |
150# / 300# |
|
|
بي ان 10 / بي ان 16 |
|
تشغيل الصمام |
ذراع التحكم اليدوي في التدفق/الدودة-يتم تشغيل مشغل التروس |
|
|
مشغل هوائي دوار ربع دورة (حركة زنبركية مفردة / حركة مزدوجة) |
|
|
مشغل كهربائي يعمل بمحرك (مصدر طاقة أحادي أو ثلاثي الطور) |
|
تسرب مقعد الصمام |
فئة التسرب السادسة (تسرب صفر) |

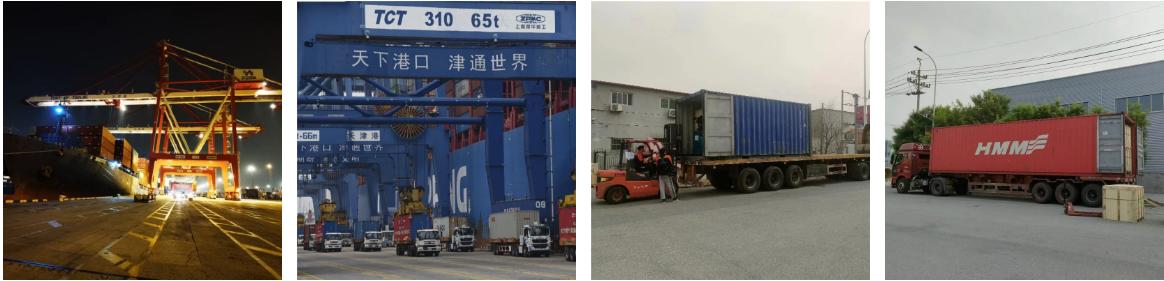

تعبئة المنتج وشحنه
