صمام البوابة
ما هو صمام البوابة؟
صمام البوابة هو نوع من الصمامات التي تتحكم في تدفق السائل أو الغاز باستخدام بوابة أو قرص يشبه الإسفين لمنع أو السماح بمرور السائل. تُستخدم صمامات البوابة بشكل شائع في صناعات مثل النفط والغاز والتعدين ومعالجة المياه، حيث يلزم التحكم في كميات كبيرة من السائل أو الغاز. وهي مصممة عادةً لتكون مفتوحة بالكامل أو مغلقة بالكامل مع عدم وجود موضع وسطي، وغالبًا ما تستخدم في تطبيقات الضغط العالي ودرجات الحرارة المرتفعة.
مزايا صمام البوابة
تجويف كامل
إحدى المزايا الرئيسية للصمامات البوابية هي أنها تحتوي على تجويف كامل، مما يعني أن القطر الداخلي للصمام يتطابق مع قطر خط الأنابيب. وهذا يضمن عدم وجود أي قيود في تدفق السائل، وبالتالي تقليل الاضطراب وانخفاض الضغط. وبعبارة أخرى، توفر صمامات البوابة الحد الأدنى من المقاومة للتدفق.
انخفاض الضغط المنخفض
تتميز صمامات البوابة بانخفاض ضغط منخفض جدًا، مما يعني أنها لا تسبب انخفاضًا كبيرًا في الضغط أثناء مرور السائل عبرها. وهذا مهم في التطبيقات التي يكون فيها من الضروري الحفاظ على مستوى ضغط معين، كما هو الحال في خطوط الأنابيب التي تنقل النفط أو الغاز.
إغلاق محكم
توفر صمامات البوابة إغلاقًا محكمًا، مما يعني أنها تستطيع إيقاف تدفق السائل تمامًا في خط الأنابيب. يعد هذا أمرًا مهمًا في التطبيقات حيث يكون من الضروري عزل جزء من خط الأنابيب لإجراء الصيانة أو الإصلاحات.
سهل تنفيذه
تتميز صمامات البوابة بسهولة التشغيل ولا تتطلب الكثير من القوة لفتحها أو إغلاقها. يتم تشغيلها عن طريق تدوير مقبض أو عجلة، مما يؤدي إلى تحريك البوابة لأعلى أو لأسفل. وهذا يجعلها خيارًا شائعًا في التطبيقات التي تتطلب التشغيل اليدوي.
لماذا أخترتنا؟
جودة عالية
يتم تصنيع منتجاتنا أو تنفيذها وفقًا لمعايير عالية جدًا، باستخدام أجود المواد وعمليات التصنيع.
خدمة 24 ساعة عبر الإنترنت
نحن نحاول الرد على جميع المخاوف خلال 24 ساعة وفرقنا دائمًا تحت تصرفك في حالة حدوث أي حالات طوارئ.
رقابة جودة
لدينا موظفون محترفون لمراقبة عملية الإنتاج وفحص المنتجات والتأكد من أن المنتج النهائي يلبي معايير مستوى الجودة والمبادئ التوجيهية والمواصفات المطلوبة.
تجربة غنية
نظرًا لحرصنا على مراقبة الجودة الصارمة وخدمة العملاء اليقظة، فإن موظفينا ذوي الخبرة متاحون دائمًا لمناقشة متطلباتك وضمان رضا العملاء التام.

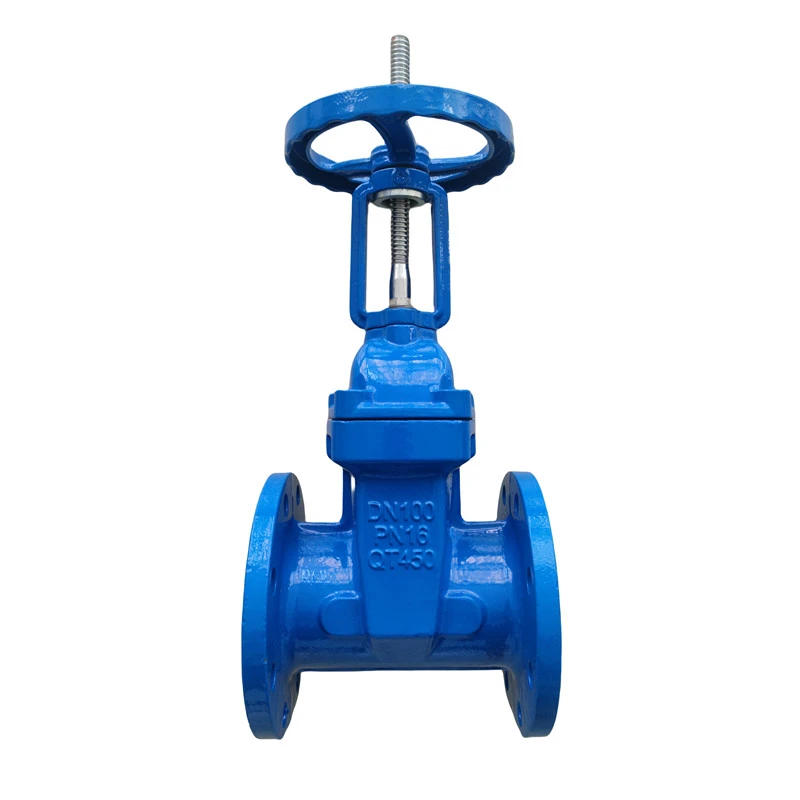

ارتفاع صمام البوابة الجذعية
يحتوي هذا النوع من الصمامات على ساق صمام يتحرك لأعلى أو لأسفل عند تشغيل الصمام. هذه الحركة مرئية، لذا من السهل معرفة ما إذا كان الصمام مفتوحًا أم مغلقًا. يستخدم هذا النوع من الصمامات بشكل شائع في صناعات مثل معالجة المياه والنفط والغاز والتصنيع.

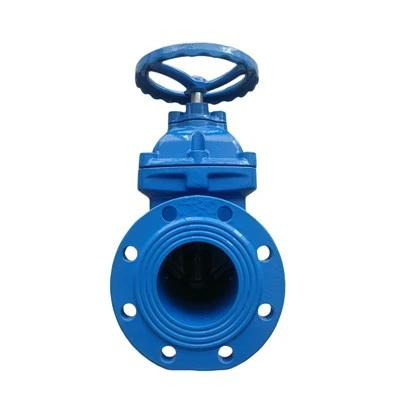

صمام البوابة الجذعية غير الصاعد
يحتوي هذا النوع من الصمامات على ساق صمام لا يتحرك لأعلى أو لأسفل عند تشغيل الصمام. وبدلاً من ذلك، يدور الجذع لفتح الصمام أو إغلاقه. تُستخدم الصمامات الجذعية غير الصاعدة بشكل شائع في التطبيقات الموجودة تحت الأرض حيث لا يمكن الوصول إلى الصمام بسهولة.
صمام بوابة إسفين صلب
يحتوي هذا النوع من الصمامات على بوابة صلبة مصممة لتناسب بإحكام بين مقاعد الصمام لمنع التسربات. تُستخدم صمامات البوابة الإسفينية الصلبة بشكل شائع في تطبيقات الضغط العالي وفي صناعات مثل النفط والغاز والبتروكيماويات وتوليد الطاقة.
صمام بوابة إسفين مرن
يحتوي هذا النوع من الصمامات على بوابة مصممة لتنثني قليلاً لضمان إحكام الغلق بين مقاعد الصمام. تُستخدم صمامات البوابة الإسفينية المرنة بشكل شائع في التطبيقات التي لا تتم فيها محاذاة مقاعد الصمام بشكل مثالي.
مادة صمام البوابة
تصنع صمامات البوابة بشكل أساسي من معادن مختلفة مثل الحديد الزهر والفولاذ الكربوني والفولاذ المقاوم للصدأ والبرونز. توفر هذه المواد القوة والمتانة ومقاومة التآكل اللازمة لتطبيق صمامات البوابة. بالإضافة إلى المعادن، قد تشتمل صمامات البوابة أيضًا على مواد مثل المطاط أو البلاستيك أو السيراميك، اعتمادًا على الاحتياجات المحددة للتطبيق.
صناعة النفط والغاز
تُستخدم صمامات البوابة على نطاق واسع في صناعة النفط والغاز لقدرتها على التعامل مع الضغط العالي والسوائل ذات درجة الحرارة المرتفعة. وهي تستخدم عادة في خطوط الأنابيب والمصافي ومنصات النفط. تُفضل صمامات البوابة على الأنواع الأخرى من الصمامات نظرًا لقدراتها الفائقة على الختم، وهو أمر ضروري لمنع التسرب في البيئات الخطرة وعالية الضغط.
محطات معالجة المياه
تستخدم صمامات البوابة في محطات معالجة المياه للتحكم في تدفق المياه عبر خطوط الأنابيب. كما أنها تستخدم في محطات معالجة مياه الصرف الصحي للتحكم في تدفق مياه الصرف الصحي. غالبًا ما تكون صمامات البوابة المستخدمة في محطات معالجة المياه مصنوعة من مواد مقاومة للتآكل والتآكل.
توليد الطاقة
تُستخدم صمامات البوابة في منشآت توليد الطاقة مثل محطات الطاقة النووية ومحطات الطاقة الحرارية ومحطات الطاقة الكهرومائية. يتم استخدامها للتحكم في تدفق الماء والبخار والغازات والسوائل الأخرى من خلال الأنظمة المختلفة التي تولد الكهرباء.
الصناعة الكيميائية
تُستخدم صمامات البوابة في مصانع المعالجة الكيميائية لقدرتها على التعامل مع المواد الكيميائية المسببة للتآكل والكاشطة. إنها توفر طريقة موثوقة وآمنة للتحكم في تدفق هذه المواد عبر خطوط الأنابيب والمفاعلات ومعدات المعالجة الأخرى.
تحضير
قبل البدء في عملية تركيب الصمام، يجب تجهيز جميع المعدات والأدوات اللازمة. يتضمن ذلك الصمام، والمسامير، والصواميل، والحشيات، والساق، والمشغل إذا لزم الأمر. يجب فحص الصمام بحثًا عن أي ضرر أو عيوب.
تركيب الصمام
يتم بعد ذلك تركيب الصمام على خط الأنابيب ويتم تثبيته بالمسامير والصواميل. يتم وضع الحشيات بين الصمام وحواف خط الأنابيب لضمان إحكام الغلق. يتم فحص قيم عزم الدوران للمسامير والصواميل للتأكد من ربطها بشكل صحيح.
اختبارات
بعد تركيب الصمام، يتم اختباره للتأكد من أنه يعمل بشكل صحيح. يتضمن ذلك فتح الصمام وإغلاقه للتحقق من حركته والتأكد من عدم توقفه أو انحشاره.
يشتغل
إذا تم إصلاح الصمام مع المحرك، يتم إعداده خلال هذه الخطوة. يمكن أن يكون المحرك يدويًا أو هوائيًا أو كهربائيًا. يتم توصيل المحرك بساق الصمام الذي يتحكم في حركة البوابة.
تشحيم
يتم بعد ذلك تشحيم الصمام لضمان التشغيل السلس. يتضمن ذلك وضع مادة تشحيم على الجذع والأجزاء المتحركة الأخرى للصمام.
الاختبار النهائي
ثم يتم اختبار الصمام مرة أخرى للتأكد من أنه يعمل بشكل صحيح. يتم اختبار دورات فتح وإغلاق الصمام باستخدام المشغل للتأكد من أنها سلسة وعدم حدوث أي عائق أو تشويش.
التكليف
وأخيراً، يتم تشغيل الصمام وتشغيله. يجب فحص الصمام وتنظيفه وتشحيمه بانتظام لضمان عمله السليم ومنع أي أعطال محتملة.
مكونات صمام البوابة
جسم
جسم صمام البوابة هو الجزء الرئيسي من الصمام. وهو الغلاف الخارجي الذي يحتوي على جميع الأجزاء الأخرى للصمام. عادة ما يكون الجسم مصنوعًا من الحديد الزهر أو البرونز أو الفولاذ المقاوم للصدأ. وهي مصممة لتحمل الضغوط العالية ودرجات الحرارة وعادة ما يتم تثبيتها بمسامير أو حوافها على خط الأنابيب.
غطاء محرك السيارة
غطاء المحرك هو الغطاء الذي يتم وضعه أعلى الجسم لإحاطة ساق الصمام والغدة التعبئة. عادةً ما يتم تثبيت غطاء المحرك بالجسم ويمكن إزالته للوصول إلى ساق الصمام. كما تم تصميم غطاء المحرك ليتحمل الضغوط ودرجات الحرارة العالية.
صمام الجذعية
ساق الصمام هو القضيب الذي يربط البوابة بالمشغل. عادةً ما يكون ساق الصمام مصنوعًا من الفولاذ المقاوم للصدأ ويتم ربطه بالأسفل للاتصال بالبوابة. يمتد الجزء العلوي من ساق الصمام عبر غطاء المحرك للاتصال بالمشغل.
بوابة
البوابة هي جزء من الصمام الذي يتحكم في تدفق السائل. عادة ما تكون البوابة مصنوعة من الحديد الزهر أو الفولاذ وهي مصممة لتناسب بشكل مريح داخل جسم الصمام. عادة ما تكون البوابة على شكل إسفين ويمكن رفعها أو خفضها للتحكم في تدفق السائل.
مقعد
المقعد هو جزء الصمام الذي يوفر ختمًا بين البوابة وجسم الصمام. عادة ما يكون المقعد مصنوعًا من مادة مرنة مثل المطاط أو التيفلون. تم تصميم المقعد لتوفير إغلاق محكم عندما تكون البوابة في وضع الإغلاق.
المحرك
المشغل هو الآلية المستخدمة لرفع أو خفض البوابة. هناك نوعان من المحركات المستخدمة بشكل شائع مع صمامات البوابة: اليدوية والآلية. المحركات اليدوية عادة ما تكون عبارة عن عجلات أو رافعات يتم تشغيلها يدويًا، في حين أن المحركات الآلية عادة ما تكون محركات كهربائية أو هيدروليكية.
صيانة صمام البوابة
تحقق من وجود تسربات
قم بفحص جسم الصمام والغدة والساق بانتظام بحثًا عن أي علامات تسرب. يمكن أن يؤدي التسرب إلى خلل في الصمام ويؤدي إلى مشاكل أكثر أهمية. إذا لاحظت أي تسرب، قم بإحكام ربط الصمام أو استبداله إذا لزم الأمر.
قم بتشحيم الصمام
تحتوي صمامات البوابة على أسطح متزاوجة تحتاج إلى التشحيم بانتظام. ضع مادة تشحيم على الجذع وغدة التغليف للتأكد من أن الصمام يفتح ويغلق بسلاسة. تجنب الإفراط في التشحيم، لأن ذلك قد يتسبب في إحكام الصمام بشكل مفرط أو يؤدي إلى انفجار التعبئة.
مكونات نظيفة
يمكن أن تتراكم الأوساخ والحطام على مكونات الصمام بمرور الوقت، مما يؤدي إلى حدوث خلل فيها. قم بتنظيف جسم الصمام والبوابة والساق بانتظام لإزالة أي أوساخ أو حطام متراكم. استخدم منظفًا غير كاشطًا لن يؤدي إلى إتلاف الصمام.
اختبر الصمام
يمكن أن يؤدي فشل الصمام في الفتح أو الإغلاق بشكل صحيح إلى تسرب السوائل أو الغازات، مما يؤدي إلى تلف أو إصابة. اختبر الصمام بانتظام للتأكد من أنه يعمل بشكل صحيح. افتح الصمام وأغلقه عدة مرات واستمع إلى أي أصوات غير عادية.
ضمان التثبيت السليم
يجب تركيب صمامات البوابات بشكل صحيح حتى تعمل بشكل صحيح. اتبع تعليمات الشركة المصنعة وتأكد من تثبيت الصمام في الاتجاه الصحيح. يمكن أن يؤدي التثبيت غير الصحيح إلى فشل الصمام أو حدوث تسربات.
التثبيت السليم
يجب تركيب صمامات البوابة ومحاذاتها بشكل صحيح لضمان الأداء الأمثل. يجب تثبيت الصمام في وضع عمودي إن أمكن لمنع تراكم الأوساخ أو الحطام داخل الصمام. أيضًا، يجب وضع الصمام في مكان يسهل الوصول إليه لإجراء الصيانة أو الإصلاح.
اختيار الصمام الصحيح
يعد اختيار النوع المناسب من صمام البوابة لتطبيق معين أمرًا بالغ الأهمية. يجب أن تؤخذ في الاعتبار المادة والحجم ومعدل الضغط والمواصفات الأخرى لضمان الأداء المناسب وعمر الخدمة الطويل. يمكن أن يؤدي استخدام صمام ذو حجم أو تصنيف غير مناسب إلى فشل مبكر أو تسرب.
صيانة دورية
تعد الصيانة والفحص المنتظمين ضرورية لضمان التشغيل السليم وإطالة عمر خدمة الصمام. يجب فحص الصمام بشكل دوري بحثًا عن علامات التآكل والتآكل والأضرار التي تلحق بأسطح الختم. يجب فحص وضبط مسامير التعبئة والغدة حسب الحاجة.
تجنب القوة المفرطة
قد يؤدي استخدام القوة المفرطة عند تشغيل صمام البوابة إلى تلف الصمام أو مكوناته. يجب تشغيل الصمام بسلاسة وبطء لمنع تلف ساق الصمام أو البوابة أو المقعد.
التشحيم المناسب
يعد التشحيم المناسب لمكونات صمام البوابة أمرًا مهمًا لمنع التآكل وتقليل الاحتكاك. يجب تطبيق مادة التشحيم على فترات منتظمة حسب توصيات الشركة المصنعة.
تجنب الإفراط في تشديد
يمكن أن يؤدي الإفراط في تشديد عبوة الصمام أو مسامير الغدة إلى إتلاف ساق الصمام وعبوته. ينبغي إحكام التغليف بدرجة كافية لمنع التسرب، ولكن ليس بقوة شديدة بحيث تسبب احتكاكًا مفرطًا أو ضررًا.
تأمين الصمام
يجب تأمين الصمام بشكل صحيح لمنعه من التحرك أو التحرك أثناء التشغيل. يمكن أن تتسبب الصمامات المؤمنة بشكل غير صحيح في تلف الأنابيب أو المكونات الأخرى ويمكن أن تؤدي إلى ضغط مفرط على الصمام.
كيفية تركيب صمام البوابة
تحضير المواد
قبل تركيب صمام البوابة، تأكد من توفر جميع الأدوات والمواد اللازمة. يتضمن ذلك صمام البوابة نفسه، وأجهزة التثبيت، وأي مادة لاصقة أو مثبتات ضرورية. من المهم التحقق من توصيات الشركة المصنعة بشأن أدوات ومواد محددة، لأنها قد تختلف حسب نوع صمام البوابة والعلامة التجارية له.
حدد موقع منطقة التثبيت
تحديد الموقع الذي سيتم تركيب صمام البوابة فيه، والتأكد من أن المنطقة نظيفة وخالية من الحطام. في حالة تركيب صمام البوابة في أنبوب، تأكد من أن الأنبوب نظيف وخالي من أي عوائق أو انسدادات.
قم بتجميع صمام البوابة
قم بتجميع صمام البوابة عن طريق محاذاة جسم الصمام وغطاء المحرك والمقاعد. قم بربط غطاء المحرك على جسم الصمام، وتأكد من تثبيت غطاء المحرك بإحكام. قم بمحاذاة مقاعد جسم الصمام، وأدخل الأنبوب أو التركيبات في جسم الصمام.
قم بتثبيت صمام البوابة
قم بتركيب صمام البوابة عن طريق محاذاته مع الأنابيب أو التركيبات ووضعه في المكان المطلوب. اضغط على صمام البوابة لتثبيت المقاعد وتأكد من وضع الصمام بشكل صحيح. استخدم المادة اللاصقة أو المثبتات اللازمة لتثبيت صمام البوابة في مكانه، وتأكد من أن الصمام مستوي وراسخ.
مبدأ العمل صمام البوابة
يشير مبدأ عمل صمام البوابة إلى الآلية التي ينظم من خلالها تدفق السائل. ويتكون عادةً من جسم الصمام، والمقبض، والمقعد، والأنبوب أو التركيبات. جسم الصمام عبارة عن غلاف أسطواني يضم آلية الصمام، والمقبض عبارة عن مكون على شكل إسفين يستخدم لفتح وإغلاق الصمام. المقعد عبارة عن حلقة مطاطية أو معدنية توضع داخل جسم الصمام وتشكل ختمًا بين جسم الصمام والأنبوب أو التركيبات.
