صمام الفراشة اليدوي
ما هو صمام الفراشة اليدوي؟
صمام الفراشة اليدوي هو نوع من الصمامات التي يتم تشغيلها يدويًا باستخدام رافعة أو عجلة يدوية. تم تصميم الصمام بقرص يدور حول محور مركزي للتحكم في تدفق السائل عبر الأنابيب أو الأنابيب. عند تدوير المقبض أو العجلة، يدور القرص لفتح أو إغلاق الصمام، مما يسمح للمستخدم بالتحكم في تدفق السوائل. تُستخدم صمامات الفراشة اليدوية بشكل شائع في التطبيقات الصناعية مثل النفط والغاز والمعالجة الكيميائية ومعالجة المياه.
مزايا صمام الفراشة اليدوي
فعاله من حيث التكلفه
تعد صمامات الفراشة اليدوية ميسورة التكلفة نسبيًا مقارنة بأنواع الصمامات الأخرى، مما يجعلها خيارًا مثاليًا للعديد من الصناعات حيث تشكل التكلفة مصدر قلق كبير.
تركيب سهل
من السهل تركيب صمامات الفراشة اليدوية، كما أن تصميمها البسيط يجعلها أقل عرضة لأخطاء التثبيت. تساعد هذه الميزة على تقليل تكاليف التركيب والصيانة.
توفير المساحة
صمامات الفراشة اليدوية مدمجة ولها مساحة أصغر من الأنواع الأخرى من الصمامات. إنها تشغل مساحة أقل، مما يجعلها مثالية للتركيبات ذات المساحة المحدودة.
سهل تنفيذه
تتميز صمامات الفراشة اليدوية بسهولة التشغيل وتتطلب الحد الأدنى من الجهد لفتحها أو إغلاقها. يدور القرص بزاوية 90 درجة، مما يوفر تحكمًا سريعًا ودقيقًا في معدلات التدفق.
لماذا أخترتنا؟
جودة عالية
يتم تصنيع منتجاتنا أو تنفيذها وفقًا لمعايير عالية جدًا، باستخدام أجود المواد وعمليات التصنيع.
خدمة 24 ساعة عبر الإنترنت
نحن نحاول الرد على جميع المخاوف خلال 24 ساعة وفرقنا دائمًا تحت تصرفك في حالة حدوث أي حالات طوارئ.
رقابة جودة
لدينا موظفون محترفون لمراقبة عملية الإنتاج وفحص المنتجات والتأكد من أن المنتج النهائي يلبي معايير مستوى الجودة والمبادئ التوجيهية والمواصفات المطلوبة.
تجربة غنية
نظرًا لحرصنا على مراقبة الجودة الصارمة وخدمة العملاء اليقظة، فإن موظفينا ذوي الخبرة متاحون دائمًا لمناقشة متطلباتك وضمان رضا العملاء التام.
صمام فراشة الويفر
هذا النوع من الصمامات مدمج وخفيف الوزن، مما يجعله مثاليًا للتطبيقات ذات المساحة المحدودة. يسمح تصميم صمام فراشة الويفر بوضعه بين شفتين، مما يجعله مثاليًا لمجموعة واسعة من التطبيقات الصناعية.
صمام فراشة العروة
يوفر صمام الفراشة ذو العروة طريقة تركيب سريعة وسهلة. يحتوي على عروتين تسمحان بالتركيب البسيط والسهل دون الحاجة إلى إزالة الصمام بالكامل من خط الأنابيب.
صمام فراشة ذو حواف مزدوجة
يوفر هذا النوع من الصمامات مزيدًا من القوة والثبات مقارنةً بصمامات الفراشة الرقاقة والعروة. إنه اختيار ممتاز للتطبيقات التي تتطلب مقاومة عالية للضغط ودرجة الحرارة.
صمام فراشة عالي الأداء
تم تصميم هذا الصمام لتطبيقات الضغط العالي ودرجات الحرارة المرتفعة حيث لا يكون صمام الفراشة القياسي مناسبًا. يحتوي هذا النوع من الصمامات على قرص أكثر سمكًا يساعده على التعامل مع الضغوط ودرجات الحرارة الأعلى.
صمام فراشة غريب الأطوار
تم تصميم هذا الصمام لتقليل التآكل على مقعد الصمام والقرص، مما يجعله أكثر موثوقية. يسمح جذع الإزاحة والقرص الخاص بصمام الفراشة اللامركزي بإنشاء حركة تشبه الكامة تعمل على رفع القرص بعيدًا عن مقعد الصمام، مما يقلل الاحتكاك أثناء عملية الفتح والإغلاق.
صمام فراشة الخط المركزي
تم تصميم صمام الفراشة ذو الخط المركزي لتقليل الاحتكاك والتآكل على مقعد الصمام والقرص. يقع الجذع في الخط الأوسط للصمام، مما يضمن بقاء القرص في المنتصف ويمنع أي تآكل غير ضروري.
مادة صمام الفراشة اليدوي
يمكن تصنيع صمامات الفراشة اليدوية من مجموعة متنوعة من المواد اعتمادًا على التطبيق المحدد والوسيط المتدفق عبر الصمام. تشمل بعض المواد الشائعة المستخدمة في تصنيع صمامات الفراشة اليدوية الفولاذ المقاوم للصدأ، والفولاذ الكربوني، والحديد المرن، والألومنيوم، والبلاستيك، والCPVC. عادةً ما يُستخدم الفولاذ المقاوم للصدأ والفولاذ الكربوني في تطبيقات الضغط العالي ودرجات الحرارة المرتفعة، في حين يُستخدم PVC وCPVC غالبًا في تطبيقات الضغط ودرجة الحرارة المنخفضة مثل معالجة المياه والمعالجة الكيميائية. كما يتم استخدام حديد الدكتايل والألمنيوم بشكل شائع في التطبيقات الصناعية حيث تشكل مقاومة التآكل مصدر قلق.
العمليات الصناعية
تُستخدم صمامات الفراشة اليدوية على نطاق واسع في الصناعات الكيميائية والبتروكيماوية والنفط والغاز للتحكم في تدفق السوائل في خطوط الأنابيب والخزانات والمفاعلات. كما أنها تستخدم في محطات معالجة مياه الصرف الصحي، ومحطات توليد الطاقة، ومحطات تجهيز الأغذية.
أنظمة التدفئة والتهوية وتكييف الهواء
تُستخدم صمامات الفراشة اليدوية في أنظمة التدفئة والتهوية وتكييف الهواء لتنظيم تدفق الماء والهواء. وهي مفيدة بشكل خاص للتحكم في تدفق الماء الساخن والبارد في أنظمة التدفئة والتبريد.
التطبيقات البحرية
تُستخدم صمامات الفراشة اليدوية في التطبيقات البحرية للتحكم في تدفق مياه البحر والوقود والسوائل الأخرى. توجد بشكل شائع في أنظمة الصابورة ومضخات الآسن وأنظمة إخماد الحرائق.
زراعة
تُستخدم صمامات الفراشة اليدوية في التطبيقات الزراعية للتحكم في تدفق المياه والسوائل الأخرى في أنظمة الري وأنظمة تغذية الحيوانات ومرافق تخزين الحبوب.
أنظمة الحماية من الحرائق
تُستخدم صمامات الفراشة اليدوية في أنظمة الحماية من الحرائق للتحكم في تدفق المياه وعوامل الإطفاء الأخرى. وهي ضرورية لضمان توصيل المياه إلى المناطق الصحيحة في حالة نشوب حريق.
افتح الصمام
لفتح صمام الفراشة اليدوي، يحتاج المشغل إلى تدوير مقبض الصمام في اتجاه عقارب الساعة. سيؤدي ذلك إلى دوران القرص وسيبدأ السائل بالتدفق عبر الصمام. يمكن للمشغل تعديل درجة فتح الصمام عن طريق تدوير المقبض أكثر أو أقل.
أغلق الصمام
لإغلاق صمام الفراشة اليدوي، يحتاج المشغل إلى تدوير مقبض الصمام في اتجاه عكس اتجاه عقارب الساعة. سيؤدي ذلك إلى دوران القرص، وسيمنع تدفق السائل. يمكن أيضًا للمشغل تعديل درجة إغلاق الصمام عن طريق تدوير المقبض أكثر أو أقل.
ضبط معدل التدفق
يمكن للمشغل ضبط معدل تدفق السائل عن طريق ضبط درجة فتح أو إغلاق صمام الفراشة اليدوي. إذا كان الصمام مفتوحا بالكامل، فإن معدل التدفق سيكون في الحد الأقصى، وإذا كان الصمام مغلقا بالكامل، فإن معدل التدفق سيكون صفر.
قم بتثبيت الصمام
قبل تركيب صمام الفراشة اليدوي، يحتاج المشغل إلى فحص الصمام والتأكد من خلوه من أي عيوب. بعد ذلك، يجب تثبيت الصمام في خط الأنابيب وتثبيته في مكانه. يحتاج المشغل إلى التأكد من تثبيت الصمام بشكل آمن لمنع أي تسرب.
الحفاظ على الصمام
لضمان عمل صمام الفراشة اليدوي بكفاءة، يحتاج المشغل إلى إجراء صيانة دورية. يتضمن ذلك فحص الصمام بشكل دوري بحثًا عن أي علامات تآكل واستبدال أي أجزاء مهترئة أو تالفة.
جسم
جسم صمام الفراشة اليدوي هو الغلاف الخارجي الذي يضم جميع المكونات الداخلية. عادة ما تكون مصنوعة من مواد متينة مثل الحديد الزهر أو الفولاذ المقاوم للصدأ أو الفولاذ الكربوني.
القرص
القرص هو المكون الرئيسي الذي يتحكم في تدفق السائل أو الغاز عبر الصمام. وهي دائرية الشكل وتقع في وسط جسم الصمام. عندما يكون الصمام مفتوحًا، يدور القرص للسماح بتدفق السائل أو الغاز عبر خط الأنابيب. عند إغلاق الصمام، يدور القرص لمنع تدفق السائل أو الغاز.
ينبع
الجذع عبارة عن قضيب معدني طويل يربط المقبض بالقرص. عندما يتم تشغيل المقبض، فإنه يقوم بتدوير الجذع، والذي بدوره يقوم بتدوير القرص لفتح أو إغلاق الصمام.
مقعد
المقعد عبارة عن مكون على شكل حلقة يقع حول حافة جسم الصمام. عندما يكون القرص في وضع الإغلاق، فإنه يضغط على المقعد لإنشاء إغلاق محكم يمنع تسرب السوائل أو الغاز عبر الصمام.
البراغي
تستخدم البراغي لربط جسم الصمام بخط الأنابيب. عادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني ويتم شدها لإنشاء ختم محكم بين الصمام وخط الأنابيب.
يا الدائري
الحلقة o عبارة عن مكون مطاطي يقع بين القرص والساق. إنه يخلق إغلاقًا محكمًا حول الجذع، مما يمنع تسرب السوائل أو الغاز عبر الصمام.
مقبض
المقبض هو المكون الذي يديره المشغل لفتح أو إغلاق الصمام. يقع عادةً في الجزء العلوي من جسم الصمام ويمكن تدويره في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة لتشغيل الصمام.
صيانة صمام الفراشة اليدوي
افحص الصمام بانتظام
الخطوة الأولى في صيانة صمامات الفراشة اليدوية هي فحصها بانتظام. تحقق من وجود أي علامات تآكل أو تآكل أو تلف في جسم الصمام والقرص والساق والمقعد. تأكد من محاذاة الصمام بشكل صحيح مع نظام الأنابيب وتحقق من عدم وجود أي تسرب في توصيلات الحافة. إذا لاحظت أي مشكلات، قم بمعالجتها على الفور لمنع المزيد من الضرر.
قم بتنظيف الصمام
قم بإزالة أي حطام أو أوساخ أو بقايا من جسم الصمام والقرص. استخدم فرشاة ناعمة أو قطعة قماش أو إسفنجة لمسح أسطح الصمام. إذا لزم الأمر، يمكنك استخدام محلول منظف معتدل لتنظيف الصمام، ولكن تجنب استخدام المواد الكيميائية القاسية التي يمكن أن تلحق الضرر بمكونات الصمام.
قم بتشحيم الصمام
ضع طبقة رقيقة من مادة التشحيم على الجذع والمقعد لضمان التشغيل السلس للصمام. اختر مادة تشحيم متوافقة مع مواد الصمام والسوائل التي تمر عبر الصمام. تجنب الإفراط في تشحيم الصمام لأن مادة التشحيم الزائدة يمكن أن تجذب الغبار والحطام، مما يؤدي إلى انسداد الصمام أو تلوثه.
اضبط الصمام
إذا كان الصمام لا يغلق أو يفتح بشكل صحيح، فقد تحتاج إلى ضبط موضع القرص أو الجذع. راجع تعليمات الشركة المصنعة لإجراء الضبط المناسب. تجنب إجبار الصمام على الإغلاق أو الفتح لأن ذلك قد يؤدي إلى تلف الصمام ويشكل خطرًا على السلامة.
استبدال الأجزاء البالية أو التالفة
إذا لاحظت أي علامات تآكل أو تآكل أو تلف في مكونات الصمام، فاستبدلها على الفور. تحقق من مواصفات الشركة المصنعة للأجزاء وإجراءات الاستبدال الموصى بها. استخدم فقط قطع الغيار عالية الجودة التي تلبي معايير الصناعة وتضمن الأداء السليم للصمام.
الاحتياطات اللازمة لصمام الفراشة اليدوي
احتياطات التثبيت
يعد التثبيت الصحيح للصمام أمرًا ضروريًا لضمان التشغيل السلس. تأكد من تثبيت الصمام في الاتجاه الصحيح وفقًا لتعليمات الشركة المصنعة. تأكد من أن مؤشر موضع الصمام يطابق موضع الصمام قبل التثبيت. تأكد من أن الصمام متوافق مع السائل الذي يتم التعامل معه وظروف التشغيل.
احتياطات التشغيل
لا تتجاوز الحدود القصوى للضغط ودرجة الحرارة المحددة من قبل الشركة المصنعة. يمكن أن يؤدي التحميل الزائد على الصمام إلى فشل الختم، مما يؤدي إلى حدوث تسربات. تجنب استخدام القوة المفرطة أثناء تشغيل الصمام. لا تستخدم الصمام لتنظيم التدفق لأنه مصمم لتطبيقات التشغيل والإيقاف فقط. تجنب إغلاق الصمام أو فتحه بسرعة كبيرة جدًا، حيث قد يؤدي ذلك إلى حدوث مطرقة مائية، مما قد يؤدي إلى تلف الصمام وخط الأنابيب.
احتياطات الصيانة
تعد الصيانة المنتظمة للصمام أمرًا ضروريًا لضمان حسن سير العمل. افحص الصمام بحثًا عن أي علامات تآكل أو تلف أو تآكل. قم بتشحيم الصمام بشكل دوري باستخدام مادة التشحيم الموصى بها. تجنب استخدام أنواع مختلفة من مواد التشحيم لأنها قد تسبب ضررا للصمام. قم بتنظيف الصمام وخط الأنابيب بشكل دوري لتجنب تراكم الأوساخ أو الحطام أو الرواسب.
احتياطات السلامة
قم دائمًا بارتداء معدات الحماية الشخصية مثل القفازات والنظارات الواقية وحماية الجهاز التنفسي أثناء التعامل مع الصمام. إذا كان الصمام بحاجة إلى الصيانة، فتأكد من انخفاض الضغط وعزله عن خط الأنابيب. إذا كان الصمام ساخنًا، اتركه ليبرد قبل التعامل معه. لا تحاول إصلاح الصمام إلا إذا كنت مدربًا ومصرحًا لك بذلك.
كيفية اختيار صمام الفراشة اليدوي
مواد البناء
يجب أن تكون مادة بناء الصمام متوافقة مع السائل أو الغاز الذي يتم حمله. على سبيل المثال، إذا كان السائل شديد التآكل، فسيكون من المناسب اختيار صمام فراشة مصنوع من مواد مثل الفولاذ المقاوم للصدأ، أو مادة هاستيلوي أو مبطنة بالتفلون.
حجم الصمام
يعد اختيار الحجم الصحيح للصمام أمرًا بالغ الأهمية لضمان قدرته على التعامل مع التدفق المطلوب للسائل أو الغاز عبر النظام. الأحجام المختلفة لها قيم CV مختلفة، والتي تحدد معدل تدفق السائل أو الغاز.
تصنيف الضغط
يجب أن يتطابق تصنيف ضغط الصمام مع ضغط التشغيل للنظام لضمان قدرة الصمام على التعامل مع الضغط دون أي ضرر أو تسرب.
نوع نظام الختم
يمكن أن تحتوي صمامات الفراشة اليدوية إما على مقعد مرن أو مقعد معدني. المقاعد المرنة مناسبة للضغوط ودرجات الحرارة المعتدلة، بينما المقاعد المعدنية مناسبة أكثر للضغوط ودرجات الحرارة المرتفعة. يجب أن يعتمد اختيار نوع المقعد على متطلبات التطبيق المحددة.

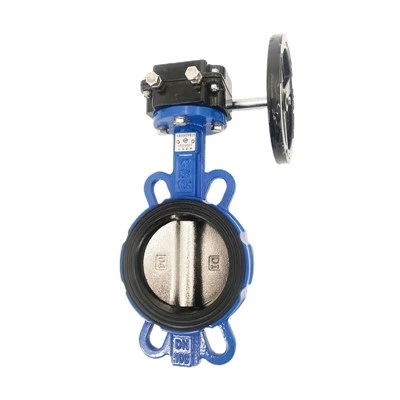

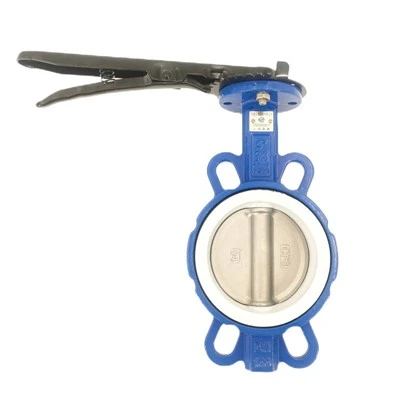

نوع المقبض
يمكن أن تأتي صمامات الفراشة اليدوية بأنواع مختلفة من المقابض مثل الرافعة أو الترس أو الحلزوني. تعتبر مقابض الرافعة مناسبة للتطبيقات ذات الصمامات الأصغر حجمًا، بينما تُستخدم مقابض التروس للصمامات الأكبر حجمًا. تُستخدم المقابض الحلزونية للتطبيقات التي تتطلب قفل الصمام في موضعه.
درجة حرارة التشغيل
تعتبر درجة حرارة تشغيل السائل أو الغاز الذي يتم نقله مهمة في تحديد نوع الصمام المستخدم. المواد المختلفة لها حدود مختلفة لدرجة الحرارة والتي يجب أخذها بعين الاعتبار لتجنب فشل الصمام بسبب التمدد الحراري والانكماش.
تحضير المواد
قبل تثبيت صمام الفراشة اليدوي، تأكد من أن لديك جميع الأدوات والمكونات اللازمة. يتضمن ذلك صمام الفراشة اليدوي وأجهزة التثبيت وأي مادة لاصقة أو مثبتات ضرورية. بالإضافة إلى ذلك، تأكد من تركيب الصمام في مكان مناسب ومن إمكانية الوصول إلى الأنابيب أو التركيبات المراد توصيلها.
حدد موقع منطقة التثبيت
تحديد الموقع الذي سيتم تركيب صمام الفراشة اليدوي فيه، والتأكد من أن المنطقة نظيفة وخالية من الحطام. في حالة تركيب صمام الفراشة اليدوي في أنبوب، تأكد من أن الأنبوب نظيف وخالي من أي عوائق أو انسدادات.
قم بتجميع صمام الفراشة اليدوي
قم بتجميع صمام الفراشة اليدوي عن طريق محاذاة جسم الصمام وغطاء المحرك والمقاعد. قم بربط غطاء المحرك على جسم الصمام، وتأكد من تثبيت غطاء المحرك بإحكام. قم بمحاذاة مقاعد جسم الصمام، وأدخل الأنبوب أو التركيبات في جسم الصمام.
قم بتثبيت صمام الفراشة اليدوي
قم بتركيب صمام الفراشة اليدوي عن طريق محاذاته مع الأنابيب أو التركيبات ووضعه في المكان المطلوب. اضغط على صمام الفراشة اليدوي لتثبيت المقاعد وتأكد من وضع الصمام بشكل صحيح. استخدم المادة اللاصقة أو المثبتات اللازمة لتثبيت صمام الفراشة اليدوي في مكانه، وتأكد من أن الصمام مستوي وراسخ.
مبدأ العمل صمام الفراشة اليدوي
يعتمد مبدأ عمل صمام الفراشة اليدوي على استخدام مقبض أو رافعة للتحكم في فتح وإغلاق الصمام. صمام الفراشة اليدوي هو نوع من الصمامات التي تستخدم قرصًا صغيرًا متحركًا، يسمى الفراشة، لتنظيم تدفق السائل عبر أنبوب أو نظام. جسم الصمام عبارة عن غلاف أسطواني يضم آلية الصمام، والمقبض أو الرافعة عبارة عن قضيب يمتد من جسم الصمام إلى المقبض أو الرافعة. عندما يتم تدوير المقبض أو الرافعة، فإنها تقوم بتدوير القرص داخل الصمام، مما يؤدي إلى فتح أو إغلاق المقاعد داخل الصمام. تم تصميم المقاعد لتوفير إغلاق محكم بين القرص وجسم الصمام، مما يضمن أن الصمام يعمل بسلاسة وينظم تدفق السوائل بشكل فعال.
