صمام فحص رفرف مزدوج

اسم المنتج: صمام فحص ذو رفرف مزدوج
الموديل: DH77X-10/16T
الأبعاد: الاسم المميز40-DN1000
طريقة الاتصال: رقاقة
ضغط العمل: PN16، PN10، 150LB، 5K، 10K
نطاق درجة الحرارة: -10 درجة -100 درجة
الطلاء: طلاء إيبوكسي مدمج بالانصهار وفقًا لمعايير ANSI/AWWA C550

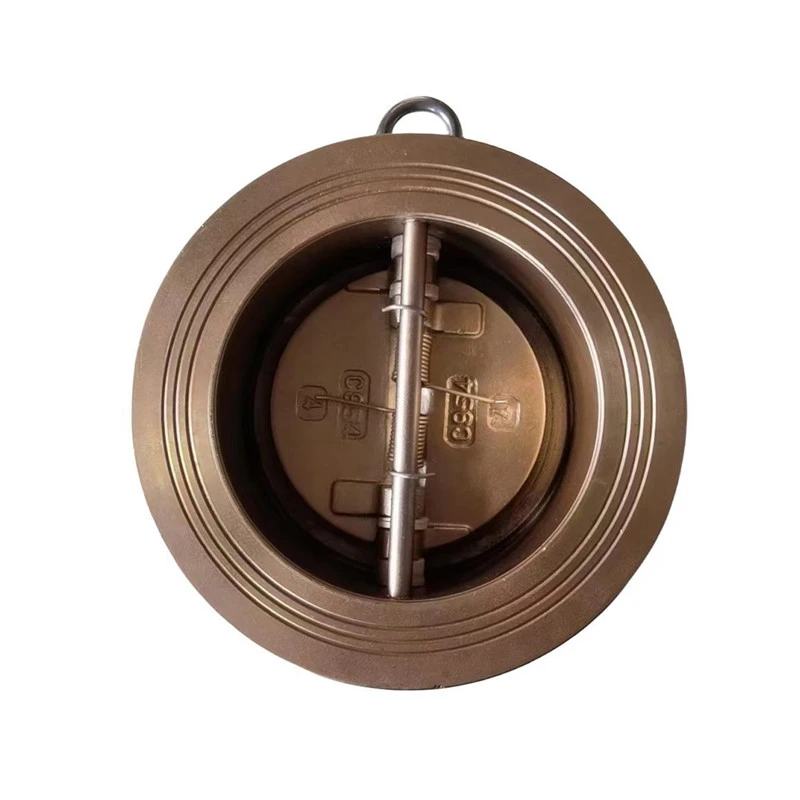

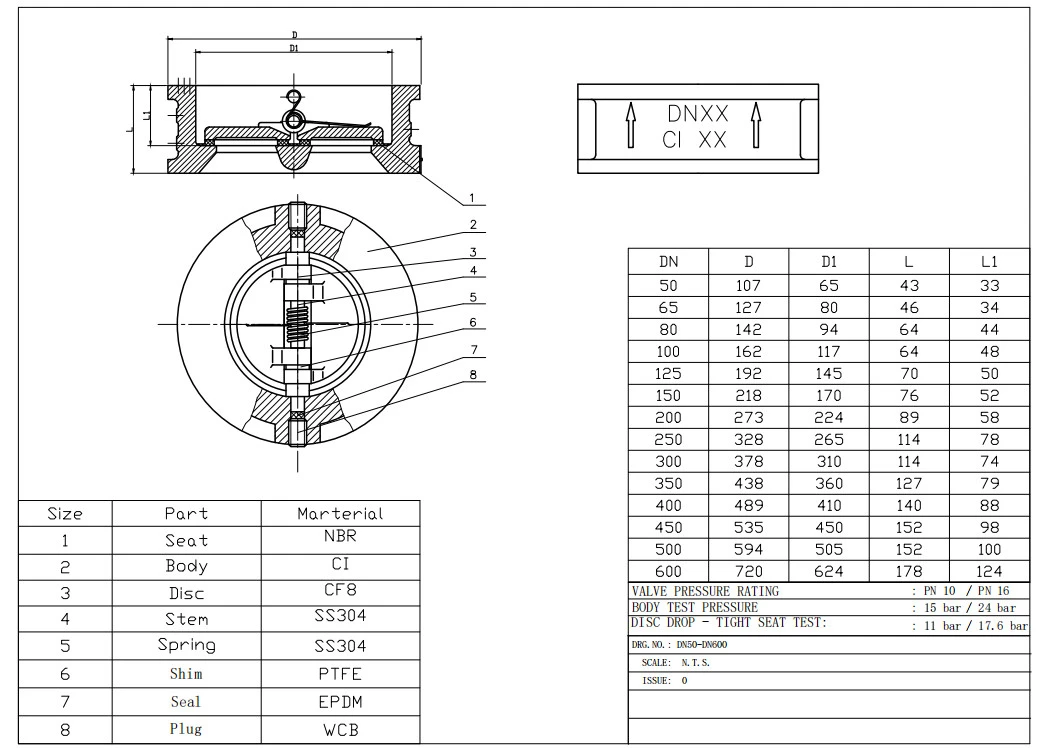

المخطط الهيكلي لصمامات فحص الفراشة بسيط للغاية، وبالمقارنة مع صمامات الفحص الأخرى، فإن طولها الهيكلي قصير جدًا أيضًا. صمام فحص الفراشة، المعروف أيضًا باسم صمام فحص الفراشة، متصل بأسلوب الرقاقة. تتكون لوحة الصمام من لوحتين نصف دائريتين متصلتين بساق الصمام ويتم إعادة ضبطهما بالقوة بواسطة الزنبركات. مبدأ العمل لصمام فحص الفراشة هو: عندما يتدفق الوسيط عبر قناة جسم الصمام، يكون الضغط المتوسط ​​أكبر من قوة الزنبرك، ويتم دفع لوحتي الفراشة للفتح، ويفتح الصمام، ويتدفق الوسط؛ عندما يتوقف الوسيط عن التدفق، بسبب قوة الزنبرك، تضطر لوحتي الفراشة إلى إعادة ضبطهما، ويغلق الصمام لمنع الوسط من التدفق مرة أخرى. مخطط هيكل صمام فحص الفراشة صمام فحص الفراشة، المعروف أيضًا باسم صمام فحص القرص المزدوج ذو القرص المزدوج، يمكن أن يكون سطح الختم الخاص به مصنوعًا من مواد مقاومة للتآكل أو مبطنًا بالمطاط، مع مجموعة واسعة من التطبيقات وختم موثوق. صمامات فحص الفراشة هي صمامات أوتوماتيكية لا تتطلب التشغيل اليدوي. يُستخدم هذا النوع من الصمامات عادةً لخطوط الأنابيب النقية، بالإضافة إلى الأنابيب الصناعية والبيئية ومعالجة المياه والسباكة في المباني الشاهقة لمنع التدفق العكسي المتوسط. منع التدفق العكسي للمتوسط.









1. حجم صغير، وزن خفيف، وهيكل مدمج.

2. اعتمد على عزم الدوران الزنبركي ليغلق بسرعة من تلقاء نفسه.

3. يمكن تركيبها على خطوط الأنابيب الأفقية والرأسية.

4. أداء آمن وموثوق، مع أداء جيد ضد التدخل.

5. ختم الخط، مع أداء ختم أفضل، يمكن أن يحقق عدم التسرب تحت الضغط الساكن.

6. قوة اللصق بين المطاط وجسم الصمام عالية، والتي يمكن أن تمنع بشكل فعال مقعد الصمام من السقوط أثناء الاستخدام.

7. تتم معالجة الحواف العلوية والسفلية والجدران الداخلية لجسم الصمام بزيت مقاوم للصدأ بغشاء صلب لتجنب تلف طبقة الطلاء أثناء عملية الفلكنة المطاطية بعد الرش، وكذلك شيخوخة مقعد الصمام المطاطي الناتج عن العوامل الثانوية درجات حرارة عالية.

8. جسم الصمام مصنوع من مسحوق راتنجات الايبوكسي، مع التصاق قوي وقوة تأثير عالية.

9. يتم إغلاق الحواف العلوية والسفلية بخطوط المياه لتحسين أداء الختم.
