يمكن تصنيف صمامات الفراشة بطرق مختلفة بناءً على أبعاد مختلفة، مثل الهيكل وأداء الختم وطريقة التشغيل. التصنيفات الثلاثة الأكثر شيوعًا وأنواعها المقابلة هي كما يلي:
1، التصنيف حسب نوع الختم (واحدة من الفئات الأساسية)
•صمامات الفراشة- الناعمة
￮ يتكون زوج الختم من مادة مرنة (مثل المطاط والتفلون وما إلى ذلك) والمعدن. يتم تحقيق الختم من خلال تشوه المادة المرنة،مما أدى إلى أداء الختم الممتاز(التسرب عادة ما يكون أقل من أو يساوي 0.01%). وهي مناسبة للاستخدام مع-الوسائط غير المسببة للتآكل مثل الماء والهواء والزيت، ولكن مع متطلبات تسرب عالية.
￮ العيوب: مقاومة محدودة لدرجة الحرارة والضغط (الأختام المطاطية عمومًا لها مقاومة لدرجة الحرارة أقل من أو تساوي 120 درجة، والتيفلون أقل من أو تساوي 200 درجة)، كما أنها عرضة للتآكل من الوسائط مثل الأحماض والقلويات القوية.
•صمامات الفراشة- الصلبة
￮ يتكون زوج الختم من المعدن والمعدن (مثل الفولاذ المقاوم للصدأ والفولاذ المصبوب). تضمن المعالجة الدقيقة توافقًا وثيقًا بين أسطح الختم. إنها توفر مقاومة قوية لدرجة الحرارة والضغط (درجات حرارة تصل إلى 425 درجة وضغوط تصل إلى PN40 وأعلى)، مما يجعلها مناسبة للاستخدام مع درجات الحرارة العالية-والضغط العالي- والوسائط المسببة للتآكل مثل البخار والصرف الصحي والمحاليل الحمضية والقلوية. العيوب: أداء الختم أقل قليلاً من الأختام الناعمة (التسرب عادةً أقل من أو يساوي 0.1%)، ويتطلب دقة تصنيع أعلى.
2، التصنيف حسب النوع الهيكلي (بناءً على طريقة اتصال القرص)
• صمام الفراشة ذو الختم المركزي
￮ يقع محور دوران القرص على الخط المركزي لمسار التدفق. عند الإغلاق، يتصل القرص بالكامل بمقعد الصمام، مما يحقق الختم. يعتبر هذا الهيكل البسيط والتكلفة المنخفضة مفيدًا، ولكن نظرًا لأن القرص يخضع لقوى تأثير كبيرة من الوسائط، فهو مناسب للأنابيب ذات الضغط المنخفض- والقطر الصغير- (عادةً ما يكون القطر الاسمي أقل من أو يساوي 200 مم)، مثل أنابيب إمدادات المياه والصرف الصحي السكنية.
• صمامات الفراشة اللامركزية
￮يتم إزاحة محور دوران القرص من المركز، ويأتي في تكوينات مختلفة لامركزية (مثل غريب الأطوار فردي ومزدوج وثلاثي):
￮ غريب الأطوار فردي: يتم إزاحة المحور من سطح الختم، مما يقلل الاحتكاك بين القرص والمقعد ويزيد من عمر الخدمة. مناسبة لتطبيقات الضغط المتوسط والمنخفض.
￮ غريب الأطوار مزدوج: يتم إزاحة المحور من كل من المركز وسطح الختم، مما يقلل الاحتكاك ويجعل الفتح والإغلاق أسهل. قابلة للتطبيق على نطاق واسع.
￮ثلاثي غريب الأطوار: استنادًا إلى التكوين اللامركزي المزدوج، تتم إضافة إزاحة زاويّة لتحقيق فتح وإغلاق "بدون احتكاك" بين القرص والمقعد. هذا هو التصميم السائد لصمامات الفراشة-الصلبة ومناسب للضغط العالي-ودرجة الحرارة-العالية والقطر-الكبير
خطوط الأنابيب (DN أكبر من أو يساوي 300 مم).
3، التصنيف حسب طريقة القيادة (على أساس طريقة التشغيل)
￮ يتم تشغيله يدويًا عبر عجلة يدوية أو مقبض أو آلية تروس دودة. إنها تتميز ببنية بسيطة ومنخفضة التكلفة، مما يجعلها مناسبة للتطبيقات ذات القطر الصغير-والتردد المنخفض- (مثل صيانة خطوط الأنابيب الصغيرة والصمامات المدنية).

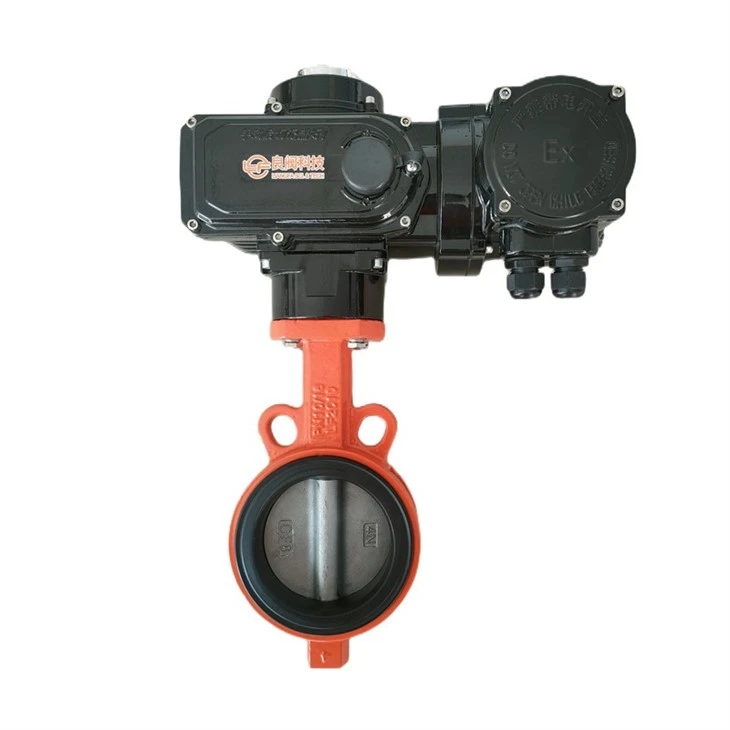

￮ مدعومة بمحرك كهربائي (تروس/توربينة-تدار بمحرك)، تتيح إمكانية التحكم عن بعد والتشغيل الآلي، وتوفر دقة عالية (قادرة على تنظيم التدفق)، كما أنها مناسبة لخطوط الأنابيب الكبيرة والأنظمة الآلية (مثل خطوط الإنتاج الصناعي وأنظمة إمدادات المياه البلدية).
￮ مدعومة بمحرك هوائي (يتم تشغيله بواسطة أسطوانة)، فهي توفر استجابة سريعة (أوقات فتح وإغلاق قصيرة) وهي مناسبة للبيئات القابلة للاشتعال والانفجار (لا يوجد خطر حدوث شرارة) أو الظروف التي تتطلب التبديل السريع (مثل الإغلاق الطارئ لخطوط الأنابيب الكيميائية).
بالإضافة إلى الفئات الثلاث المذكورة أعلاه، يمكن أيضًا تصنيف صمامات الفراشة حسب العيار (صغير/متوسط/كبير) والمواد (الحديد الزهر، الفولاذ المقاوم للصدأ، وما إلى ذلك). يجب أن يعتمد اختيار النوع في التطبيق الفعلي على خصائص الوسائط والضغط ودرجة الحرارة ومتطلبات التشغيل.
