ما هي الظروف التي يوصى فيها باستخدام صمام الفراشة وما هي مدة الخدمة لصمام الفراشة؟

يتطلب اختيار صمام الفراشة دراسة متأنية لعوامل متعددة، بما في ذلك خصائص الوسائط ومعلمات التشغيل والمتطلبات التشغيلية. يتأثر عمر الخدمة بعوامل مثل المواد وظروف التشغيل والصيانة. التفاصيل هي كما يلي:

1. الشروط الموصى بها لصمامات الفراشة

المزايا الأساسية لصمامات الفراشة هي الهيكل المدمج (حجم صغير ووزن خفيف)، الفتح والإغلاق السريع، ومقاومة التدفق المنخفضة (يوفر القرص الحد الأدنى من العوائق للوسائط عندما يكون مفتوحًا بالكامل). ولذلك، فهي مناسبة بشكل خاص للسيناريوهات التالية:

1) سيناريوهات الوسائط والضغط ودرجة الحرارة المناسبة

• أنواع الوسائط:

￮ مناسب للوسائط غير-اللزوجة العالية-والوسائط غير المتبلورة-مثل الماء والهواء والغاز الطبيعي والنفط والصرف الصحي. (تميل الوسائط ذات اللزوجة العالية- مثل الأسفلت والمواد البلاستيكية المنصهرة إلى الالتصاق بالقرص، في حين أن الوسائط المتبلورة مثل بعض المحاليل الكيميائية قد تتسبب في التصاق القرص.)

￮صمامات الفراشة- الناعمة (الأختام المطاطية/PTFE) مناسبة للوسائط غير المسببة للتآكل- والتي تتطلب متطلبات تسرب عالية (مثل مياه الشرب والهواء النظيف)؛ ختم صعب-.صمامات الفراشة(الأختام المعدنية) مناسبة لدرجات الحرارة العالية-والضغط العالي-أو الوسائط المسببة للتآكل (مثل البخار والمحاليل الحمضية والقلوية ومياه الصرف الصحي الملوثة). • نطاق الضغط ودرجة الحرارة:

￮ صمامات الفراشة التقليدية مناسبة لظروف الضغط المتوسط والمنخفض (PN أقل من أو يساوي 16 ميجا باسكال، يمكن أن تعمل صمامات الفراشة الصلبة الخاصة -اللامركزية-الخاصة ذات الإغلاق الثلاثي حتى PN 40)؛

￮ تتمتع صمامات الفراشة ذات السداد الناعم بشكل عام بمقاومة لدرجة الحرارة أقل من أو تساوي 200 درجة (الأختام المطاطية أقل من أو تساوي 120 درجة، PTFE أقل من أو تساوي 200 درجة). يمكن لصمامات الفراشة الصلبة- أن تتحمل درجات حرارة تتجاوز 425 درجة (المواد الخاصة مثل -السبائك ذات درجات الحرارة العالية يمكن أن تتحمل درجات حرارة أعلى). إنها مناسبة للتطبيقات التي لا تخضع لدرجات حرارة عالية للغاية (على سبيل المثال، أقل من أو تساوي 600 درجة). (يوصى بصمامات البوابة أو الصمامات الكروية لدرجات الحرارة المرتفعة للغاية).

2) متطلبات خطوط الأنابيب والتشغيل

• قطر خط الأنابيب:

￮ مناسبة بشكل خاص لخطوط الأنابيب ذات القطر الكبير- (DN أكبر من أو يساوي 100 مم): بالمقارنة مع صمامات البوابة والصمامات الكروية، فإن صمامات الفراشة الكبيرة ذات القطر- تتراوح فقط من 1/3 إلى 1/2 حجم صمامات البوابة المماثلة، كما أنها خفيفة الوزن وسهلة التركيب والصيانة (على سبيل المثال، خطوط أنابيب إمدادات المياه والصرف الصحي البلدية، والمياه الصناعية المتداولة الكبيرة خطوط الأنابيب). تعد الصمامات الصغيرة- ذات القطر (DN أقل من أو تساوي 50 مم) مناسبة أيضًا، ولكن يجب مراعاة متطلبات التكلفة والختم (قد توفر الصمامات الكروية ذات القطر الصغير- المزيد من المرونة).

￮ بالنسبة للسيناريوهات التي تتطلب فتحًا وإغلاقًا سريعًا (مثل إيقاف التشغيل في حالات الطوارئ وتبديل وضع التشغيل):صمامات الفراشةلها زاوية فتح وإغلاق محدودة تبلغ 90 درجة، وتتطلب دورة واحدة فقط-2 دورة يدويًا. يتيح التشغيل الكهربائي/الهوائي الاستجابة لمدة تقل عن -ثانية (أكثر كفاءة من الفتح والإغلاق متعدد الدورات لصمامات البوابة).

￮ بالنسبة للسيناريوهات التي تتطلب التحكم في التدفق: يمكن ضبط التدفق تقريبًا عن طريق ضبط فتحة القرص (0-90 درجة). (هذه الدقة أقل من تلك الخاصة بصمام التنظيم، ولكن التكلفة أقل، مما يجعلها مناسبة للتطبيقات التي تكون فيها الدقة أقل أهمية، مثل التحكم في التدفق في أنظمة تكييف الهواء والمياه.)

• بالنسبة للسيناريوهات التي تتطلب قيودًا على المساحة:

￮ بالنسبة للسيناريوهات ذات المساحة المحدودة حول الأنابيب (مثل الأقبية والمناطق ذات المعدات المكتظة بالسكان): تتميز الصمامات الفراشة بطول محوري قصير (لا حاجة لحجز مساحة لجذع طويل مثل الصمامات الأرضية) وبُعد نصف قطري صغير، مما يجعلها أكثر قدرة على التكيف مع مساحات التثبيت. 2. عمر خدمة صمام الفراشة (النطاق المرجعي)

لا توجد قيمة ثابتة لعمر خدمة صمام الفراشة. يتم قياسه عادةً من خلال "عدد الفتحات والإغلاقات" أو "مدة الخدمة". تشمل العوامل الرئيسية التي تؤثر على عمر الخدمة مادة الختم وخصائص الوسائط وطرق التشغيل والصيانة. النطاق المرجعي العام هو كما يلي:

1) يقاس بـ "عدد الفتحات والإغلاقات" (المؤشر الأساسي)

• صمام الفراشة- الناعم:

￮ الوسائط النظيفة (مثل الماء والهواء): يمكن أن تحقق الأختام المطاطية ما بين 10,000 إلى 30,000 فتحة وإغلاق، بينما يمكن أن تحقق أختام PTFE ما بين 30,000 إلى 50,000 فتحة وإغلاق (حتى تتجاوز 50,000 إذا تم تشغيلها بلطف ودون احتكاك متكرر).

￮ الوسائط التي تحتوي على كميات صغيرة من الشوائب (مثل مياه الصرف الصحي): سطح الختم عرضة للتآكل، مما يقلل من عمر الخدمة إلى 5000 إلى 20000 فتحة وإغلاق (يجب تنظيف الشوائب بانتظام لتجنب خدش سطح الختم). • صمام الفراشة - الصلب:

￮ متوسط بدون جزيئات (مثل البخار أو الغاز النظيف): سطح الختم المعدني مقاوم للتآكل بدرجة عالية ويمكن أن يعمل من 50000 إلى 100000 مرة (يوفر الهيكل اللامركزي الثلاثي-عملية "صفر-احتكاك"، مما يؤدي إلى عمر افتراضي يتجاوز 100000 دورة)؛

￮ متوسط يحتوي على جسيمات/خصائص قابلة للتآكل (مثل مياه الصرف الصحي الرملية أو المحاليل الحمضية أو القلوية): يكون سطح الختم عرضة للتآكل أو التآكل، مما يقلل من العمر الافتراضي إلى 20000 إلى 50000 دورة (تحتاج إلى اختيار مادة مقاومة للتآكل-، مثل ختم تراكب سبائك صلبة).

2.) يتم قياسها بواسطة "مدة الخدمة" (للإشارة فقط)

• ظروف التشغيل العادية (الوسائط النظيفة، الضغط ودرجة الحرارة المستقرة، الصيانة الدورية):

￮ صمام الفراشة- الناعم: من 5 إلى 8 سنوات (قد تتطلب الأختام المطاطية استبدالًا مبكرًا بسبب تقادمها، في حين أن أختام PTFE يمكن أن تمتد هذه المدة إلى 8-10 سنوات)؛

￮ صمام الفراشة الصلب-: 8-15 عامًا (يتمتع سطح الختم المعدني بعمر خدمة طويل؛ وإذا كان المشغل خاليًا من الأخطاء-، فيمكن استخدام جسم الصمام لفترة طويلة). • ظروف التشغيل القاسية (الوسائط المحملة بالتآكل/الشوائب، والتقلبات المتكررة في الضغط العالي ودرجة الحرارة المرتفعة، والفتح والإغلاق المتكرر):

￮ قد يتم تقصير العمر الافتراضي إلى 1-3 سنوات (إيلاء اهتمام خاص للتآكل والتآكل على سطح الختم وساق الصمام، واستبدال الأجزاء المتآكلة على الفور).

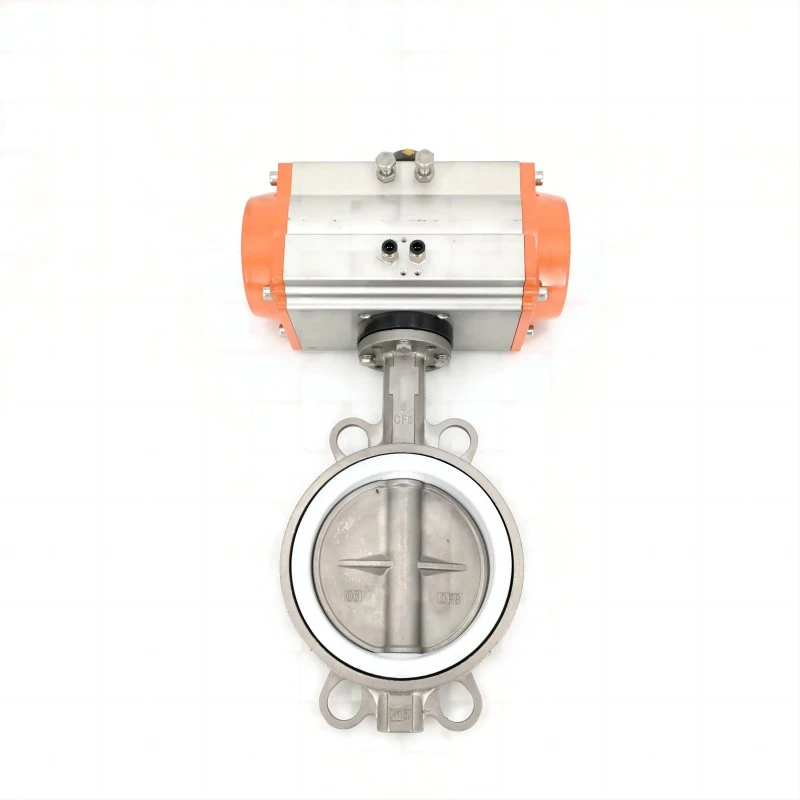

Pneumatic Stainless Steel PTFE Wafer Butterfly Valve Back Detail View

3. التدابير الأساسية لإطالة عمر خدمة صمام الفراشة

• تحديد المواد المناسبة: اختر زوج الختم بناءً على الوسائط (على سبيل المثال،- موانع التسرب الصلبة المصنوعة من الحديد الزهر المقاوم للتآكل لمياه الصرف الصحي، والأختام المطاطية الناعمة من الدرجة الغذائية - لمياه الشرب)، والفولاذ المقاوم للصدأ لساق الصمام (مقاوم للتآكل)، والحديد المرن/الفولاذ الزهر لجسم الصمام (مقاومة الضغط والتآكل).

• التشغيل القياسي: تجنب الفتح والإغلاق المفاجئ (الأختام الناعمة عرضة للتشوه بسبب الصدمات، والأختام الصلبة عرضة للتلف بسبب الاصطدامات). عند ضبط التدفق، تجنب الحفاظ على فتحة صغيرة لفترات طويلة (يتعرض القرص لتأثير كبير من الوسائط، مما يسبب الاهتزاز والتآكل). • الصيانة الدورية:

￮التشحيم: ضع الشحوم بانتظام على ساق الصمام والمحامل والأجزاء المتحركة الأخرى لتقليل الاحتكاك والتآكل.

￮استبدال الأختام: إذا تم اكتشاف تسربات (مثل التقطير) في الأختام الناعمة، فاستبدل الختم المطاطي/حلقة PTFE على الفور. في حالة تلف سطح الختم الخاص بالختم الصلب، قم بإعادة طحنه وإصلاحه.

في ملخص،صمامات الفراشةمناسبة لتطبيقات الضغط المتوسط والمنخفض- التي تتطلب أقطارًا كبيرة، أو فتحًا وإغلاقًا سريعًا، أو قيودًا على المساحة، أو تعديلًا تقريبيًا. يجب تحديد مدة خدمتهم بناءً على ظروف التشغيل. يمكن أن يؤدي الاختيار والصيانة المناسبة إلى إطالة عمر الخدمة بشكل كبير. في ظل الظروف العادية، يكون الاستخدام من 5 إلى 10 سنوات أمرًا شائعًا.
