صمام فحص الضوضاء هو نوع متخصص من صمام الفحص المصمم للتخفيف من تأثيرات الضوضاء والمطرقة المائية المرتبطة عادة بالإغلاق السريع لصمامات الفحص التقليدية. بصفتي موردًا موثوقًا بصمامات التحقق من الضوضاء ، أنا متحمس للتغلب على الأعمال الداخلية لهذه الأجهزة الرائعة ، واستكشاف وظائفها وفوائدها وتطبيقاتها.
المبادئ الأساسية لفحص صمامات
قبل أن نستكشف الميزات الفريدة لصمام فحص الضوضاء ، من الضروري فهم المبادئ الأساسية لصمامات الفحص بشكل عام. صمام الفحص هو جهاز ميكانيكي يسمح للتدفق في اتجاه واحد مع منع التدفق الخلفي. يعمل تلقائيًا ، ويعتمد على تفاضل الضغط عبر الصمام لفتح وإغلاق. عندما يتجاوز ضغط المنبع ضغط المصب ، يفتح الصمام ، مما يسمح للسوائل بالمرور. على العكس من ذلك ، عندما يتجاوز ضغط المصب ضغط المنبع ، يغلق الصمام ، مما يمنع التدفق العكسي.
كيف يختلف صمام فحص الضوضاء
في حين أن صمامات الفحص التقليدية تمنع التدفق الخلفي بشكل فعال ، يمكنها توليد ضوضاء كبيرة ومطرقة الماء عند إغلاقها فجأة. مطرقة الماء هي موجة صدمة هيدروليكية تحدث عندما يتم إيقاف تدفق السائل فجأة أو عكسه. يمكن أن تسبب موجة الصدمة هذه أضرارًا للأنابيب والتجهيزات والمكونات الأخرى لنظام السباكة ، مما يؤدي إلى التسريبات والنفشات وغيرها من الإصلاحات المكلفة.
تم تصميم صمام فحص الضوضاء على وجه التحديد لمعالجة هذه المشكلات من خلال دمج الميزات التي تقلل من تأثير مطرقة المياه وتقليل مستويات الضوضاء. عادةً ما تستخدم هذه الصمامات مجموعة من آليات التخميد ، مثل الينابيع ، أو المقاعد المطاطية ، أو المقاعد المطاطية ، لإبطاء عملية الإغلاق وتمتص طاقة موجة الصدمة الهيدروليكية. نتيجة لذلك ، يمكن أن تعمل صمامات فحص الضوضاء بسلاسة وسلاسة أكثر من صمامات الفحص التقليدية ، مما يجعلها مثالية للتطبيقات التي يكون فيها الحد من الضوضاء أولوية.
مكونات صمام فحص الضوضاء
يتكون صمام فحص الضوضاء النموذجي من عدة مكونات رئيسية ، يلعب كل منها دورًا مهمًا في تشغيله. وتشمل هذه المكونات:
- جسم الصمام:جسم الصمام هو السكن الرئيسي للصمام ، الذي يحتوي على جميع المكونات الداخلية. عادة ما يكون مصنوعًا من الحديد الزهر أو الفولاذ المقاوم للصدأ أو غيرها من المواد المتينة ، اعتمادًا على متطلبات التطبيق.
- القرص:القرص هو الجزء المتحرك من الصمام الذي يتحكم في تدفق السائل. عادة ما يكون مصنوعًا من مادة خفيفة الوزن ، مثل الألومنيوم أو البلاستيك ، لتقليل القصور الذاتي وتقليل تأثير مطرقة الماء.
- مقعد:المقعد هو الجزء الثابت من الصمام الذي يوفر سطح الختم للقرص. عادة ما يكون مصنوعًا من مادة مطاطية أو مرنة ، مما يوفر ختمًا ضيقًا ويساعد على تقليل الضوضاء والاهتزاز.
- آلية الربيع أو التخميد:يتم استخدام آلية الربيع أو التخميد للتحكم في فتح وإغلاق الصمام. يساعد على إبطاء عملية الإغلاق وامتصاص طاقة موجة الصدمة الهيدروليكية ، مما يقلل من الضوضاء ومطرقة الماء.
- دليل أو جذع:يتم استخدام الدليل أو الساق لدعم القرص والتأكد من أنه يتحرك في خط مستقيم. يساعد على منع القرص من الالتصاق أو التشويش ، مما يضمن تشغيل موثوق للصمام.
عملية عمل صمام فحص الضوضاء
يمكن تقسيم عملية عمل صمام فحص الضوضاء إلى مرحلتين رئيسيتين: مرحلة الافتتاح ومرحلة الإغلاق.
- مرحلة الافتتاح:عندما يتجاوز ضغط المنبع ضغط المصب ، يمارس السائل قوة على القرص ، مما يؤدي إلى رفع المقعد وفتح الصمام. مع تحرك القرص ، فإنه يضغط على آلية الربيع أو التخميد ، التي تخزن الطاقة لمرحلة الإغلاق.
- مرحلة الإغلاق:عندما يتجاوز ضغط المصب ضغط المنبع ، يمارس السائل قوة على القرص في الاتجاه المعاكس ، مما يؤدي إلى العودة نحو المقعد. مع اقتراب القرص من المقعد ، تبدأ آلية الربيع أو التخميد في إطلاق الطاقة المخزنة ، مما يبطئ عملية الإغلاق ويقلل من تأثير مطرقة الماء. بمجرد أن يصل القرص إلى المقعد ، فإنه يشكل ختمًا ضيقًا ، ويمنع التدفق الخلفي.
فوائد استخدام صمام فحص الضوضاء
هناك العديد من الفوائد لاستخدام صمام فحص الضوضاء في نظام السباكة الخاص بك ، بما في ذلك:
- الحد من الضوضاء:واحدة من الفوائد الأساسية لصمام فحص الضوضاء هو قدرته على تقليل مستويات الضوضاء. من خلال إبطاء عملية الإغلاق وامتصاص طاقة موجة الصدمة الهيدروليكية ، يمكن أن تعمل هذه الصمامات بهدوء أكثر من صمامات الفحص التقليدية ، مما يجعلها مثالية للتطبيقات حيث يكون الحد من الضوضاء أولوية.
- الوقاية من مطرقة المياه:فائدة كبيرة أخرى من صمام فحص الضوضاء هو قدرته على منع مطرقة المياه. من خلال تقليل تأثير موجة الصدمة الهيدروليكية ، يمكن أن تساعد هذه الصمامات في حماية نظام السباكة الخاص بك من الضرر ، مما يمتد من عمره ويقلل من تكاليف الصيانة.
- تحسين كفاءة النظام:يمكن أن تساعد صمامات فحص الضوضاء أيضًا في تحسين كفاءة نظام السباكة عن طريق تقليل استهلاك الطاقة المرتبط بمطرقة المياه. من خلال تقليل تأثير موجة الصدمة الهيدروليكية ، يمكن أن تساعد هذه الصمامات في تقليل تقلبات الضغط في نظامك ، مما يسمح لها بالعمل بسلاسة وكفاءة.
- السلامة المعززة:بالإضافة إلى الفوائد المذكورة أعلاه ، يمكن أن تعزز صمامات فحص الضوضاء أيضًا سلامة نظام السباكة الخاص بك. من خلال منع التدفق الخلفي ، يمكن أن تساعد هذه الصمامات في حماية إمدادات مياه الشرب من التلوث ، وضمان الصحة وبصحة جيدة من عائلتك أو موظفيك.
تطبيقات صمامات التحقق من الضوضاء
يتم استخدام صمامات فحص الضوضاء في مجموعة واسعة من التطبيقات ، بما في ذلك:
- السباكة السكنية:في أنظمة السباكة السكنية ، تستخدم صمامات فحص الضوضاء عادة في خطوط إمداد المياه وخطوط الصرف الصحي وأنظمة التدفئة لمنع التدفق الخلفي وتقليل مستويات الضوضاء.
- المباني التجارية:في المباني التجارية ، مثل المكاتب والفنادق والمستشفيات ، يتم استخدام صمامات فحص الضوضاء في مجموعة متنوعة من التطبيقات ، بما في ذلك أنظمة HVAC وأنظمة الحماية من الحرائق ومحطات معالجة المياه.
- التطبيقات الصناعية:في التطبيقات الصناعية ، يتم استخدام صمامات فحص الضوضاء في مجموعة واسعة من العمليات ، بما في ذلك المعالجة الكيميائية ، وإنتاج الأغذية والمشروبات ، وتوليد الطاقة. غالبًا ما تستخدم هذه الصمامات في تطبيقات عالية من الضغط وعالي التدفق ، حيث يكون خطر مطرقة المياه مرتفعًا بشكل خاص.
أنواع مختلفة من صمامات التحقق من الضوضاء
هناك عدة أنواع مختلفة من صمامات فحص الضوضاء المتوفرة في السوق ، ولكل منها ميزات وفوائدها الفريدة. بعض الأنواع الأكثر شيوعًا تشمل:

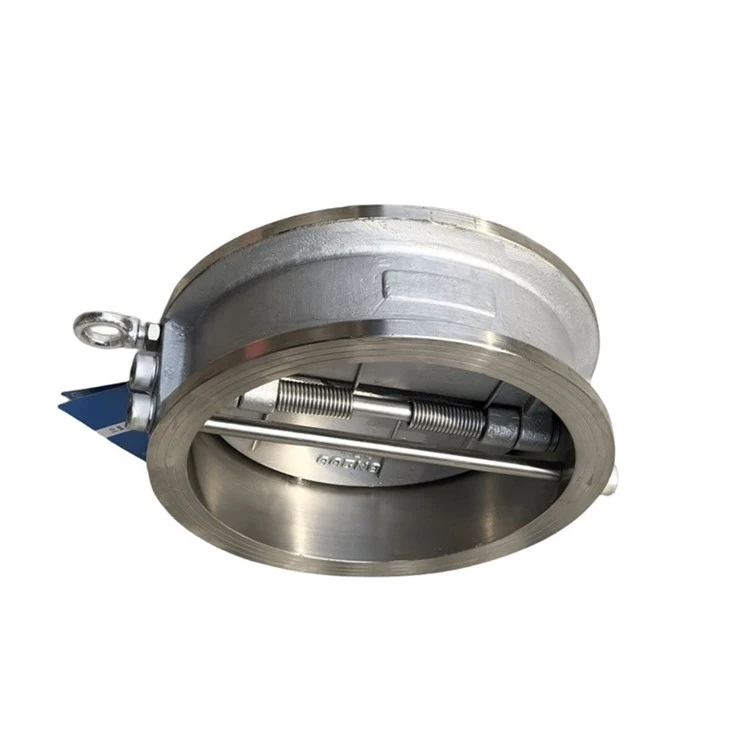

- تحقق من نوع الفراشة الصمام:صمامات فحص الفراشة هي نوع من صمام فحص الضوضاء الذي يستخدم قرصًا يدور حول محور مركزي للتحكم في تدفق السائل. عادة ما تستخدم هذه الصمامات في تطبيقات الضغط المنخفضة ومعروفة بتصميمها المدمج وتكلفة منخفضة.
- صمام الفراشة الفولاذ المقاوم للصدأ:تشبه صمامات فحص الفراشة الفولاذ المقاوم للصدأ صمامات الفراشة القياسية ، لكنها مصنوعة من الفولاذ المقاوم للصدأ ، والتي توفر مقاومة تآكل ممتازة. تُستخدم هذه الصمامات بشكل شائع في التطبيقات التي يتم فيها نقل السائل التي يتم نقلها أو عندما يكون هناك حاجة إلى مستوى عالٍ من النظافة.
- صمام التحقق من الضوضاء:كنوع متخصص من صمام الفحص ، تم تصميم صمام فحص الضوضاء خصيصًا لتقليل الضوضاء ومطرقة الماء. غالبًا ما يتضمن آليات التخميد المتقدمة وتقنيات الختم لضمان تشغيل هادئ وموثوق.
خاتمة
في الختام ، يعد صمام فحص الضوضاء حلاً فعالًا للغاية لتقليل الضوضاء ومنع مطرقة المياه في أنظمة السباكة. من خلال دمج الميزات التي تبطئ عملية الإغلاق وتمتص طاقة موجة الصدمة الهيدروليكية ، يمكن أن تعمل هذه الصمامات ببراعة وسلاسة أكثر من صمامات الفحص التقليدية ، مما يوفر العديد من الفوائد للتطبيقات السكنية والتجارية والصناعية.
إذا كنت مهتمًا بمعرفة المزيد عنصمام التحقق من الضوضاءالمنتجات أو ترغب في مناقشة متطلباتك المحددة ، يرجى عدم التردد في الاتصال بنا. فريق الخبراء لدينا مستعد لمساعدتك في إيجاد الحل الصحيح لاحتياجاتك وضمان الأداء الأمثل لنظام السباكة الخاص بك.
مراجع
- Crane Co. ، "تدفق السوائل من خلال الصمامات والتجهيزات والأنابيب" ، الورقة الفنية رقم 410.
- ASME Loiler و Come Pressure Agtel Code ، القسم الثامن ، القسم 1.
- جمعية ختم السوائل ، "أساسيات الصمام: فهم صمامات التحقق."
